专利号: 2020220421907
申请人: 刘瑶
专利类型:实用新型
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

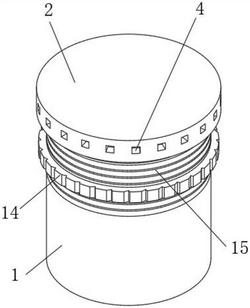

1.一种用于喷灌技术中的喷嘴结构,包括喷头管(1),其特征在于:所述喷头管(1)的顶侧安装有喷帽(2),喷帽(2)的一侧安装有连接管(3),连接管(3)的一端延伸至喷头管(1)内,喷帽(2)上设有多个出水孔(4),所述喷头管(1)的内壁上安装有固定环形底座(5),固定环形底座(5)的顶侧安装有密封垫(6),密封垫(6)为环形设计,连接管(3)的底端与密封垫(6)的顶侧相接触,所述喷头管(1)的顶侧开设有两个安装滑槽(7),连接管(3)的两侧均固定安装有固定滑块(8),两个固定滑块(8)相互远离的一侧分别滑动安装在两个安装滑槽(7)内。

2.根据权利要求1所述的一种用于喷灌技术中的喷嘴结构,其特征在于:所述安装滑槽(7)的一侧内壁上开设有定位卡孔(9),定位卡孔(9)内活动安装有定位卡杆(10),定位卡杆(10)的一端延伸至安装滑槽(7)内并与固定滑块(8)的顶侧相接触,定位卡杆(10)的底侧为弧形设计。

3.根据权利要求2所述的一种用于喷灌技术中的喷嘴结构,其特征在于:所述定位卡孔(9)的内壁上开设有环形限位槽(11),定位卡杆(10)的两侧均固定安装有限位块(12),两个限位块(12)相互远离的一侧均滑动安装在环形限位槽(11)内。

4.根据权利要求2所述的一种用于喷灌技术中的喷嘴结构,其特征在于:所述定位卡杆(10)上活动套接有拉伸弹簧(13),拉伸弹簧(13)的一端固定安装在限位块(12)的一侧上,拉伸弹簧(13)的另一端固定安装在环形限位槽(11)的一侧内壁上。

5.根据权利要求1所述的一种用于喷灌技术中的喷嘴结构,其特征在于:所述喷头管(1)外活动安装有环形转动环(14),环形转动环(14)上设有外螺纹,喷头管(1)上设有内螺纹(15),喷头管(1)上的内螺纹(15)与环形转动环(14)上的外螺纹相啮合。

6.根据权利要求5所述的一种用于喷灌技术中的喷嘴结构,其特征在于:所述环形转动环(14)内设有防滑纹。

7.根据权利要求1所述的一种用于喷灌技术中的喷嘴结构,其特征在于:所述喷头管(1)内设有滤网(16)。
