专利号: 2020220745018
申请人: 镇江市龙润工具有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-11-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

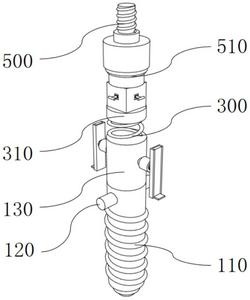

1.一种分体式定位麻花钻头,包括钻头(100)、定位装置(200)、减震装置(300)分体装置(400)以及固定装置(500),其特征在于:所述钻头(100)包括钻头本体、螺纹钻杆(110)、固定栓(120)以及连接装置(130),所述钻头本体上表面与螺纹钻杆(110)下表面连接,所述连接装置(130)包括连接柱(132),所述连接柱(132)外表面以及螺纹钻杆(110)外表面均设有圆孔,所述固定栓(120)与圆孔连接,所述定位装置(200)包括伸缩柱(210),若干所述伸缩柱(210)一端均与连接装置(130)外表面焊接,所述减震装置(300)包括减震装置本体以及固定块(320),所述减震装置本体一端与连接装置(130)上表面连接,所述分体装置(400)包括限位块(410)以及卡块(420),所述固定块(320)周侧表面均设有通孔,若干所述限位块(410)与通孔连接,所述固定装置(500)包括定位块(530),所述定位块(530)周侧表面均设有定位槽,所述卡块(420)与定位槽配合连接。

2.根据权利要求1所述的一种分体式定位麻花钻头,其特征在于:所述连接装置(130)还包括冷却管(131),所述冷却管(131)安装于连接装置(130)内部,所述连接柱(132)上表面与连接装置(130)下表面连接。

3.根据权利要求1所述的一种分体式定位麻花钻头,其特征在于:所述定位装置(200)还包括定位装置本体、螺纹杆(220)以及滑轨(230),若干所述伸缩柱(210)另一端均设有螺纹孔,所述螺纹杆(220)与螺纹孔旋转配合,所述滑轨(230)一侧表面与螺纹杆(220)一端连接,所述定位装置本体与滑轨(230)滑动配合。

4.根据权利要求1所述的一种分体式定位麻花钻头,其特征在于:所述减震装置(300)还包括连接块(310),所述减震装置本体另一端与连接块(310)下表面连接,所述固定块(320)下表面与连接块(310)上表面连接。

5.根据权利要求1所述的一种分体式定位麻花钻头,其特征在于:所述分体装置(400)还包括分体装置本体、弹簧(430)以及连接杆(440),所述连接杆(440)两端分别与分体装置本体一端以及卡块(420)一侧表面连接,所述弹簧(430)两端分别与卡块(420)一侧表面以及限位块(410)一侧表面配合连接。

6.根据权利要求1所述的一种分体式定位麻花钻头,其特征在于:所述固定装置(500)还包括固定装置本体、伸缩管(510)以及气缸(520),所述定位块(530)上表面与伸缩管(510)一端连接,所述伸缩管(510)另一端与气缸(520)下表面连接,所述气缸(520)上表面与固定装置本体下表面连接。
