专利号: 2020220811058
申请人: 胡勇军
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

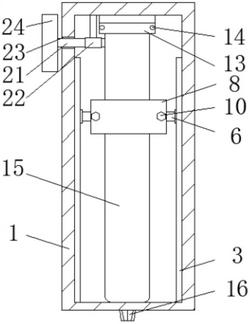

1.一种牙膏挤压盒,包括盒体(1),其特征在于:所述盒体(1)的前端安装有盒盖(2),所述盒体(1)内侧壁后端的两侧均固定连接有限位滑轨(3),所述盒体(1)底部内壁后端的中心转动连接有螺杆(4);

所述螺杆(4)的外壁安装有升降块(5),所述升降块(5)两侧的中心固定连接有与两个限位滑轨(3)相对应的限位块(6),所述升降块(5)的前端固定连接有第一夹紧块(7),所述第一夹紧块(7)的前端设置有第二夹紧块(8),所述盒体(1)中心设置有牙膏盒(15),所述盒体(1)内壁顶部的中心固定连接有与牙膏盒(15)相对应的固定夹(13),所述固定夹(13)前端的两侧安装均有与牙膏盒(15)相对应的第二螺丝(14),所述牙膏盒(15)底部中心转动连接有牙膏盖(16);

所述螺杆(4)顶部固定连接有第一锥齿轮(18),所述第一锥齿轮(18)顶部的中心固定连接有第一转动轴(20),所述第一转动轴(20)远离第一锥齿轮(18)的一端于盒体(1)转动连接,所述盒体(1)内壁顶端远离第一转动轴(20)一侧固定连接有限位套(22),所述限位套(22)内壁套接有第二转动轴(21),所述第二转动轴(21)的一端固定连接有与第一锥齿轮(18)相啮合的第二锥齿轮(19);

所述盒体(1)内壁一侧后端的顶端开设有与第二转动轴(21)相对应的开孔(23),所述第二转动轴(21)远离第二锥齿轮(19)的一端固定连接有转动把手(24),所述盒盖(2)前端中心的一侧安装有拉手(11)。

2.根据权利要求1所述的一种牙膏挤压盒,其特征在于:所述盒体(1)底部内壁后端的中心开设有与螺杆(4)相对应的第一凹槽(9)。

3.根据权利要求1所述的一种牙膏挤压盒,其特征在于:所述第二夹紧块(8)前端的两侧是通过两个第一螺丝(10)与第一夹紧块(7)固定连接。

4.根据权利要求1所述的一种牙膏挤压盒,其特征在于:所述第一夹紧块(7)前端的中心与第二夹紧块(8)后端的中心均开设有与牙膏盒(15)相对应的第二凹槽(12),且所述牙膏盒(15)的顶端贯穿两个第二凹槽(12),并固定在固定夹(13)的中心。

5.根据权利要求1所述的一种牙膏挤压盒,其特征在于:所述第一夹紧块(7)底部的前端与第二夹紧块(8)底部的后端均呈弧形结构设置。

6.根据权利要求1所述的一种牙膏挤压盒,其特征在于:所述盒体(1)底部中心开设有与牙膏盒(15)相对应的第三凹槽(17)。

7.根据权利要求1所述的一种牙膏挤压盒,其特征在于:所述盒体(1)后端顶部底部的中心均设置有挂壁贴(25)。
