专利号: 2020220850777
申请人: 惠安德尔美机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

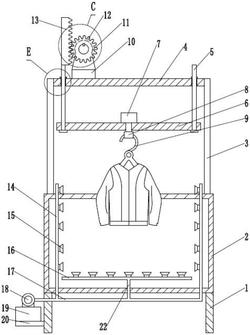

1.一种衣物烘干机,其特征在于,包括:筒体(2);

一对立板(3),一对立板(3)对称设置在所述筒体(2)的上端,且一对立板(3)之间设有一顶板(4);

一对导杆(5),一对导杆(5)通过导套(21)活动设置在所述顶板(4)的两端,且一对导杆(5)之间设有一移动板(6);

旋转机构,所述旋转机构置于所述移动板(6)上,所述旋转机构包括第一电机(7)和衣架(9),所述第一电机(7)安装在所述移动板(6)上,所述衣架(9)与所述第一电机(7)的输出端相连接;

升降机构,所述升降机构置于所述顶板(4)上,所述升降机构包括第二电机(11)、驱动齿轮(12)和齿条(13),所述第二电机(11)通过基座(10)安装在所述顶板(4)上,所述驱动齿轮(12)套装在所述第二电机(11)的输出端上,所述齿条(13)焊接在所述导杆(5)的上端;

烘干机构,所述烘干机构设置在所述筒体(2)内。

2.根据权利要求1所述的衣物烘干机,其特征在于,所述驱动齿轮(12)和所述齿条(13)啮合传动。

3.根据权利要求1所述的衣物烘干机,其特征在于,所述驱动齿轮(12)套装在所述第二电机(11)的电机轴(111)上,所述电机轴(111)上安装有一平键(112)。

4.根据权利要求1所述的衣物烘干机,其特征在于,所述烘干机构包括热风机(18)、进风箱(19)和输送部,所述进风箱(19)通过支撑板(20)设置在所述筒体(2)的外部,所述热风机(18)安装在所述进风箱(19)的上端,所述输送部与所述热风机(18)相连通。

5.根据权利要求4所述的衣物烘干机,其特征在于,所述输送部包括一对侧管道(14)、下管道(16)、长管道(17)和短管(22),所述长管道(17)与所述热风机(18)相连通,一对侧管道(14)对称设置在所述长管道(17)上,所述短管(22)置于所述长管道(17)的中部,且所述侧管道(14)和所述短管(22)均与所述长管道(17)呈垂直设置,所述下管道(16)与所述短管(22)相连通,且所述下管道(16)置于所述筒体(2)内。

6.根据权利要求5所述的衣物烘干机,其特征在于,所述侧管道(14)与所述下管道(16)上均等距间隔设有多个喷嘴(15)。

7.根据权利要求1所述的衣物烘干机,其特征在于,所述衣架(9)通过固定块(8)安装在所述第一电机(7)的输出端。

8.根据权利要求1所述的衣物烘干机,其特征在于,所述筒体(2)通过所述筒体(2)底部设置的多个支脚(1)所固定。
