专利号: 2020220876550
申请人: 泉州市易快充智能设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-08-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

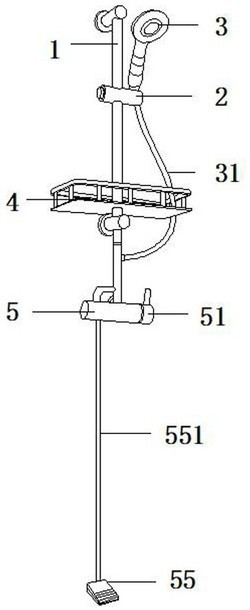

1.一种浴室用的淋浴装置,包括固定管(1)、淋喷头(3),其特征在于,还包括可活动调节的喷头固定架(2)、物品放置架(4)、出水开关(5),所述喷头固定架(2)连接在固定管(1)表面,所述淋喷头(3)安设在喷头固定架(2)右侧且底部设有软管(31),所述淋喷头(3)通过软管(31)与固定管(1)底部相连接,所述物品放置架(4)安装在固定管(1)中部,所述固定管(1)与出水开关(5)底部相连接且互相连通,所述出水开关(5)包括手动出水开关(51)、连接管(52)、脚踩出水开关(55),所述手动出水开关(51)设于出水开关(5)右侧,所述出水开关(5)通过连接管(52)与固定管(1)一端相连接且互相连通,所述脚踩出水开关(55)顶部连接有空心的连接杆(551)并通过连接杆(551)与出水开关(5)底部相连接。

2.根据权利要求1所述的一种浴室用的淋浴装置,其特征在于,所述出水开关(5)还设有进水端口(53)、密封块(54),所述进水端口(53)与连接管(52)竖直端底部相连接且互相连通,所述密封块(54)活动连接于出水开关(5)内部的左侧,所述密封块(54)顶部紧贴于进水端口(53)底部开口处且密封块(54)底部与连接杆(551)顶部固定连接。

3.根据权利要求1所述的一种浴室用的淋浴装置,其特征在于,所述喷头固定架(2)包括按钮(21)、连接块(22)、拉环(23)、固定管连接槽(24)、卡位弹簧(25),所述按钮(21)一侧与连接块(22)左侧固定连接,所述连接块(22)右侧中部与拉环(23)固定连接,所述拉环(23)为掏空结构,所述连接块(22)右侧上下两端与卡位弹簧(25)一侧固定连接,所述固定管连接槽(24)贯穿于喷头固定架(2)中部,所述拉环(23)一侧的内壁上固定连接有卡杆(231)。

4.根据权利要求1或3所述的一种浴室用的淋浴装置,其特征在于,所述固定管(1)表面的左侧设有连接孔(11),所述喷头固定架(2)通过拉环(23)内壁的卡杆(231)嵌入连接孔(11)内进行连接。

5.根据权利要求1所述的一种浴室用的淋浴装置,其特征在于,所述脚踩出水开关(55)还包括踏板(552)与复位弹簧(553),所述括踏板(552)底部与复位弹簧(553)固定连接并通过复位弹簧(553)与脚踩出水开关(55)底部相连接。
