专利号: 202022116893X
申请人: 苏州思睿曼金属科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 清洁
更新日期:2024-08-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

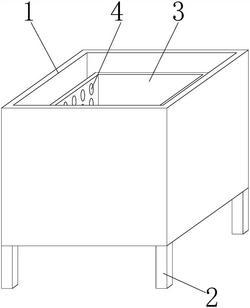

1.一种五金冲压件生产用清洗装置,其特征在于:包括混合清洗机构和振动清洗机构,所述混合清洗机构包括清洗箱体(1)、防水电机(5)、排污管(11)和阀门(12),所述清洗箱体(1)底部表面与支撑腿(2)固定连接,所述防水电机(5)与清洗箱体(1)内部表面固定连接,且防水电机(5)与螺旋桨叶(6)固定连接,所述排污管(11)与清洗箱体(1)底部表面固定连通,所述阀门(12)与排污管(11)表面固定连通;

所述振动清洗机构包括一号连接板(13)、弹簧(15)、防水橡胶圈(19)、螺栓(20)、振动电机(16)、一号通孔(4)、一号固定板(7)、二号固定板(10)和三号通孔(9),所述一号连接板(13)与清洗箱体(1)内部表面固定连接,且一号连接板(13)表面与伸缩杆(14)固定连接,所述伸缩杆(14)与二号连接板(17)表面固定连接,所述弹簧(15)一端与一号连接板(13)表面固定连接,且弹簧(15)另一端与二号连接板(17)表面固定连接,所述防水橡胶圈(19)与二号连接板(17)表面紧密贴合,且防水橡胶圈(19)与防护壳(18)表面紧密贴合,所述防护壳(18)与二号连接板(17)固定连接,所述螺栓(20)表面设置有螺栓(20),所述振动电机(16)与防护壳(18)表面固定连接,且振动电机(16)与二号连接板(17)表面固定连接,所述防护壳(18)与放置槽体(3)底部表面固定连接,所述一号通孔(4)设置在放置槽体(3)表面,所述一号固定板(7)与放置槽体(3)表面固定连接,且一号固定板(7)表面设置有二号通孔(8),所述二号固定板(10)与清洗箱体(1)表面固定连接,所述三号通孔(9)设置在放置槽体(3)底面。

2.根据权利要求1所述的一种五金冲压件生产用清洗装置,其特征在于:所述清洗箱体(1)内部表面设置有两个防水电机(5),所述防水电机(5)分布在清洗箱体(1)两侧,且防水电机(5)在清洗箱体(1)内部高度不同。

3.根据权利要求1所述的一种五金冲压件生产用清洗装置,其特征在于:所述一号连接板(13)位于清洗箱体(1)内部表面中部,所述伸缩杆(14)一端与一号连接板(13)表面固定连接,且一号连接板(13)另一端与二号连接板(17)固定连接。

4.根据权利要求1所述的一种五金冲压件生产用清洗装置,其特征在于:所述一号连接板(13)表面设置有多个伸缩杆(14),所述伸缩杆(14)均匀分布在一号连接板(13)表面,所述伸缩杆(14)是由两个直径不同的管体滑动套接组成,且弹簧(15)内部设置有伸缩杆(14)。

5.根据权利要求1所述的一种五金冲压件生产用清洗装置,其特征在于:所述螺栓(20)贯穿防护壳(18)和防水橡胶圈(19)表面与二号连接板(17)螺纹连接,所述二号连接板(17)和防护壳(18)通过螺栓(20)固定连接,所述防水橡胶圈(19)位于防护壳(18)和二号连接板(17)之间。

6.根据权利要求1所述的一种五金冲压件生产用清洗装置,其特征在于:所述放置槽体(3)表面设置有若干个一号通孔(4),所述一号通孔(4)均匀分布在放置槽体(3)表面,且一号通孔(4)位于防水电机(5)同一侧。

7.根据权利要求1所述的一种五金冲压件生产用清洗装置,其特征在于:所述一号固定板(7)表面设置有若干个二号通孔(8),所述二号通孔(8)均匀分布在一号固定板(7)表面,所述二号固定板(10)切斜设置在一号固定板(7)与放置槽体(3)之间。
