专利号: 2020221173590
申请人: 西安和光明宸科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

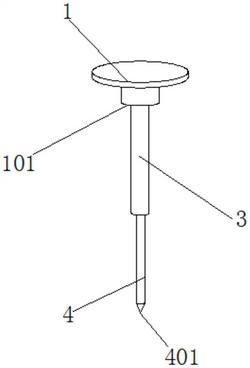

1.一种便于更换的半导体测试探针,包括安装板(1)和固定座(101),所述安装板(1)底部固定安装有固定座(101),其特征在于:所述固定座(101)下表面固定镶嵌有DC母插(2),所述DC母插(2)内腔活动插接有DC公插(204),所述DC公插(204)底部活动连接有探针(3),所述探针(3)底部活动插接有伸缩探针(4),所述探针(3)顶部固定连接有二号支撑弹簧(402),且二号支撑弹簧(402)位于探针(3)内腔。

2.根据权利要求1所述的一种便于更换的半导体测试探针,其特征在于:所述DC母插(2)内壁两侧均开设有凹槽(201),所述凹槽(201)内腔均固定安装有一号支撑弹簧(202),所述一号支撑弹簧(202)另一端均固定连接有限位球(203)。

3.根据权利要求2所述的一种便于更换的半导体测试探针,其特征在于:所述DC公插(204)两侧壁均固定开设有限位槽(205),且限位槽(205)和限位球(203)相互配合。

4.根据权利要求1所述的一种便于更换的半导体测试探针,其特征在于:所述探针(3)顶部一体成型有螺纹头(301)。

5.根据权利要求4所述的一种便于更换的半导体测试探针,其特征在于:所述DC公插(204)下表面固定开设有内螺纹槽(302),且内螺纹槽(302)和螺纹头(301)螺纹相连。

6.根据权利要求1所述的一种便于更换的半导体测试探针,其特征在于:所述伸缩探针(4)底部一体成型有触针(401),且触针(401)为锥形结构。
