专利号: 2020221367952
申请人: 张岩
专利类型:实用新型
专利状态:已下证
专利领域: 电通信技术
更新日期:2023-12-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

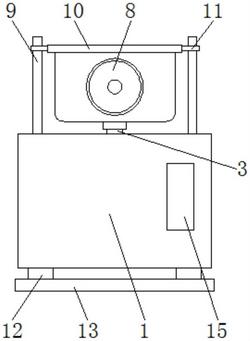

1.一种扬声器,包括箱体(1),其特征在于:所述箱体(1)内腔的底部通过轴承活动连接有螺纹管(2),所述螺纹管(2)的内腔螺纹连接有螺纹杆(3),所述螺纹杆(3)的顶部贯穿箱体(1)的内腔并延伸至箱体(1)的外部,所述螺纹管(2)表面的顶部固定连接有从动齿轮(4),所述箱体(1)内腔底部的右侧固定连接有电机(5),所述电机(5)的输出端固定连接有传动杆(6),所述传动杆(6)的表面固定连接有主动齿轮(7),所述主动齿轮(7)与从动齿轮(4)之间为啮合连接,所述螺纹杆(3)的顶部固定连接有扬声器本体(8),所述箱体(1)顶部的两侧均固定连接有滑杆(9),所述扬声器本体(8)的顶部固定连接有防护板(10),所述防护板(10)的两侧均固定连接有滑套(11),所述滑套(11)远离防护板(10)的一侧套设于滑杆(9)的表面,所述滑套(11)与滑杆(9)之间为滑动连接。

2.根据权利要求1所述的一种扬声器,其特征在于:所述箱体(1)底部的两侧均固定连接有支柱(12),两个支柱(12)的底部固定连接有底板(13)。

3.根据权利要求1所述的一种扬声器,其特征在于:所述箱体(1)的顶部开设有通孔(14),所述通孔(14)的直径与防护板(10)相适配。

4.根据权利要求1所述的一种扬声器,其特征在于:所述箱体(1)表面的右侧固定连接有控制器(15),所述控制器(15)通过导线与电机(5)电性连接。

5.根据权利要求1所述的一种扬声器,其特征在于:所述螺纹管(2)的内腔设置有内螺纹,所述螺纹杆(3)的表面设置有与内螺纹相适配的外螺纹。
