专利号: 2020221451276
申请人: 黄连英
专利类型:实用新型
专利状态:已下证
专利领域: 将固体从固体中分离;分选
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

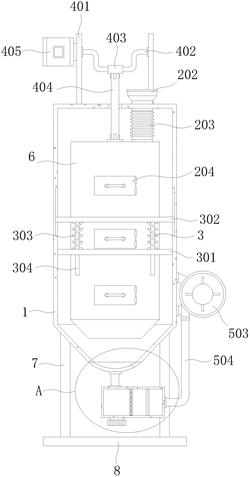

1.一种咖啡豆加工用分级筛选机构,包括筒体(1),其特征在于:所述筒体(1)上设置有筛分机构(2)、辅助机构(3)、振动机构(4)和清理收集机构(5),筒体(1)的内部设置有筛选筒(6),筛选筒(6)的顶部开设有进料口,筒体(1)的底部焊接安装有四组支撑杆(7),支撑杆(7)的一端焊接安装有底座(8),筒体(1)的外壁上铰接安装有检修门(9),检修门(9)上焊接安装有把手,所述筛分机构(2)包括筛网(201)、进料斗(202)、折叠伸缩管(203)和出料门(204),筛选筒(6)的内壁上焊接安装有三组筛网(201),三组筛网(201)的目数由上向下依次递减,筒体(1)的顶部外表面焊接安装有进料斗(202),进料斗(202)的一端延伸至筒体(1)的内部并套设安装有折叠伸缩管(203),折叠伸缩管(203)的一端与筛选筒(6)上进料口固定连接,筛选筒(6)的外壁上铰接安装有三组出料门(204),出料门(204)位于筛网(201)的前侧。2.根据权利要求1所述的一种咖啡豆加工用分级筛选机构,其特征在于:所述筒体(1)的后侧外壁上镶嵌安装有一组观察窗,筛选筒(6)的后侧外壁上镶嵌安装有三组观察窗,三组观察窗与三组出料门(204)对称分布于筛选筒(6)上。3.根据权利要求1所述的一种咖啡豆加工用分级筛选机构,其特征在于:所述辅助机构(3)包括固定环(301)、安装环(302)、复位弹簧(303)和维稳杆(304),筒体(1)的内壁上焊接安装有固定环(301),筛选筒(6)的外壁上焊接安装有安装环(302),筒体(1)的内壁上开设有限位槽,安装环(302)滑动安装于限位槽内,筒体(1)与筛选筒(6)滑动安装,固定环(301)和安装环(302)的相邻两侧壁上焊接安装有三组复位弹簧(303)且呈环形分布,固定环(301)上开设有三组滑孔,安装环(302)的底部外表面焊接安装有三组维稳杆(304)且分别位于三组复位弹簧(303)的内部,维稳杆(304)的一端穿过固定环(301)上滑孔延伸至固定环(301)的下方。4.根据权利要求1所述的一种咖啡豆加工用分级筛选机构,其特征在于:所述振动机构(4)包括安装板(401)、曲杆(402)、套环(403)、连接杆(404)和电机(405),筒体(1)的顶部外表面焊接安装有两组安装板(401),安装板(401)的外壁上转动安装有曲杆(402),曲杆(402)上活动安装有套环(403),套环(403)的外壁上铰接安装有连接杆(404),筒体(1)的顶部开设有条形洞口,连接杆(404)的一端穿过条形洞口延伸至筒体(1)的内部并与筛选筒(6)的顶部相铰接,安装板(401)的一侧外壁上焊接安装有电机(405),电机(405)的输出轴通过联轴器与曲杆(402)的一端焊接安装。5.根据权利要求1所述的一种咖啡豆加工用分级筛选机构,其特征在于:所述清理收集机构(5)包括接料盖(501)、连通管(502)、风机(503)、连接管(504)、收集筒(505)、滤网(506)和集尘网(507)的配合使用,筒体(1)的底部开口处焊接安装有接料盖(501),接料盖(501)的底部焊接安装有连通管(502),接料盖(501)与连通管(502)内部相通,筒体(1)的外壁上焊接安装有风机(503),风机(503)的输入端焊接安装有连接管(504),筒体(1)与底座(8)之间设置有收集筒(505),连接管(504)的一端与收集筒(505)的一侧外壁焊接安装,连通管(502)的一端与收集筒(505)的顶部外表面焊接安装,连通管(502)和连接管(504)均与收集筒(505)的内部相通,收集筒(505)的底部开口处螺纹安装有密封盖,收集筒(505)的内壁上镶嵌安装有滤网(506)和集尘网(507)。
