专利号: 2020221457249
申请人: 福建省锦秋建筑工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般门、窗、百叶窗或卷辊遮帘;梯子
更新日期:2024-04-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

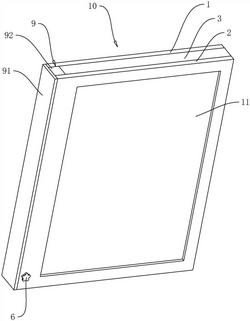

1.一种绿色建筑用节能玻璃窗,包括玻璃窗本体(10),所述玻璃窗本体(10)包括固定窗体(1)、移动窗体(2)和内窗体(3),所述固定窗体(1)与所述移动窗体(2)均设嵌设有玻璃(11),所述内窗体(3)位于所述固定窗体(1)与所述移动窗体(2)之间,所述固定窗体(1)、移动窗体(2)和内窗体(3)通过紧固件连成一体;所述内窗体(3)包括内窗框(31),所述内窗框(31)内侧设有百叶窗帘(32),所述百叶窗帘(32)包括若干长条形的叶片(321),其特征在于:所述叶片(321)表面镀银;所述内窗框(31)的一侧设有驱动各所述叶片(321)同步转动的驱动机构(4)。

2.根据权利要求1所述的一种绿色建筑用节能玻璃窗,其特征在于:各所述叶片(321)均固设有叶片轴(332),各所述叶片轴(332)沿竖直方向等距排列,所述叶片轴(332)的一端伸出所述内窗框(31)的外侧壁;所述驱动机构(4)包括带轮(51),各所述叶片轴(332)的伸出端均固定有一个带轮(51),各所述带轮(51)共同缠绕有传动带(52),相邻所述带轮(51)之间设有滚轮(53),各所述滚轮(53)抵靠所述传动带(52)的外周面。

3.根据权利要求2所述的一种绿色建筑用节能玻璃窗,其特征在于:各所述滚轮(53)共同连接有长条形连接座(54),所述连接座(54)通过螺栓(20)与所述内窗框(31)连接,所述连接座(54)设有若干腰形孔(541),所述螺栓(20)的栓体穿过所述腰形孔(541),所述腰形孔(541)的长度方向朝水平方向。

4.根据权利要求2所述的一种绿色建筑用节能玻璃窗,其特征在于:所述内窗体(3)的宽度小于所述固定窗体(1)和所述移动窗体(2)的宽度,所述内窗体(3)一侧的侧壁分别与所述固定窗体(1)和所述移动窗体(2)一侧的侧壁平齐,所述内窗体(3)的另一侧与所述固定窗体(1)和所述移动窗体(2)形成凹槽(9),所述带轮(51)位于所述凹槽(9)内。

5.根据权利要求4所述的一种绿色建筑用节能玻璃窗,其特征在于:其中一个叶片轴(332)靠近所述带轮(51)的一端固设有第一锥齿轮(71),所述移动窗体(2)的室内侧设有旋钮(6),所述旋钮(6)固设有旋钮轴(61),所述旋钮轴(61)远离所述旋钮(6)的一端固设有第二锥齿轮(72),所述第二锥齿轮(72)位于所述凹槽(9)内,所述第二锥齿轮(72)与所述第一锥齿轮(71)啮合。

6.根据权利要求4所述的一种绿色建筑用节能玻璃窗,其特征在于:所述玻璃窗本体(10)的一侧设有挡板(91),所述挡板(91)的上端和下端设有方形的密封件(92),所述密封件(92)与所述挡板(91)共同封堵所述凹槽(9)。

7.根据权利要求5所述的一种绿色建筑用节能玻璃窗,其特征在于:所述旋钮轴(61)固设有挡圈(62),所述挡圈(62)的表面与所述移动窗体(2)靠近所述内窗体(3)一侧的侧壁抵接,所述旋钮轴(61)套设有弹簧(63),所述弹簧(63)位于所述移动窗体(2)与所述旋钮(6)之间,所述弹簧(63)受到预压力。

8.根据权利要求2所述的一种绿色建筑用节能玻璃窗,其特征在于:所述叶片(321)为弧形片,所述叶片(321)的曲率中心位于所述叶片轴(332)的轴线上;所述内窗框(31)的内侧固设有若干棉条(33),所述棉条(33)位于相邻所述叶片(321)之间,当所述叶片(321)转动时,所述棉条(33)擦拭所述叶片(321)的凸面。
