专利号: 2020221620876
申请人: 何瑞大
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

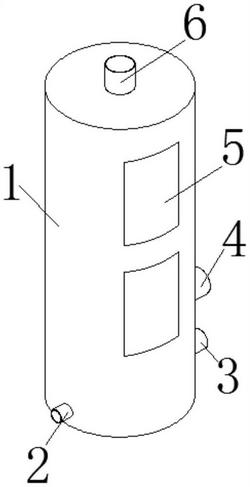

1.一种喷淋均匀的废气降解喷淋箱,包括喷淋箱(1),其特征在于:所述喷淋箱(1)的侧壁上开设有两个滑动槽,两个所述滑动槽内均滑动安装有检修窗(5),所述喷淋箱(1)内的底部内壁上固定安装有污水箱(12),所述喷淋箱(1)的顶部固定安装有进气管(6),所述喷淋箱(1)内设有进水管(2),所述进水管(2)的一端安装有旋转喷淋部,所述进水管(2)上固定套接有涡状管(10),所述喷淋箱(1)的侧壁上开设有进水孔,所述进水管(2)的另一端贯穿所述进水孔,所述喷淋箱(1)的侧壁上开设有出水孔、出气孔,所述出水孔、所述出气孔的内壁上分别固定安装有出水管(3)、出气管(4),所述喷淋箱(1)的内壁上固定安装有多孔板(9),所述喷淋箱(1)的内壁上固定安装有滑水斗(11),所述喷淋箱(1)的内壁上固定安装有三个支架(8),三个所述支架(8)的一端均固定安装有同一个电机(7)。

2.根据权利要求1所述的一种喷淋均匀的废气降解喷淋箱,其特征在于:所述旋转喷淋部包括套接于所述进水管(2)上的轴承(17)、转动套接于所述轴承(17)上的喷淋筒(13)、固定安装于所述喷淋筒(13)侧壁上的四个小扇叶(16),所述喷淋筒(13)的内壁上开设有转动槽,所述轴承(17)转动安装于所述转动槽内,所述喷淋筒(13)的侧部开设有四个通水孔,四个所述通水孔内均固定安装有喷淋管(14),四个所述喷淋管(14)的侧壁上均开设有四个分水孔,十六个所述分水孔内均固定安装有喷淋头(15),十六个所述喷淋头(15)上均开设有雾状喷孔,十六个所述喷淋头(15)与水平方向夹角成30设置。

3.根据权利要求1所述的一种喷淋均匀的废气降解喷淋箱,其特征在于:所述电机(7)的输出轴上固定安装有圆盘(701),所述圆盘(701)的侧壁上固定安装有六个大扇叶(702)。

4.根据权利要求1所述的一种喷淋均匀的废气降解喷淋箱,其特征在于:所述滑水斗(11)的底部开设有导水孔,所述导水孔的内壁上固定安装有导水管。

5.根据权利要求4所述的一种喷淋均匀的废气降解喷淋箱,其特征在于:所述进水管(2)的一端穿过所述导水管和所述滑水斗(11)。

6.根据权利要求1所述的一种喷淋均匀的废气降解喷淋箱,其特征在于:所述涡状管(10)的侧壁上开设有喷水孔。

7.根据权利要求1所述的一种喷淋均匀的废气降解喷淋箱,其特征在于:所述多孔板(9)的底部均匀安装有多个通气柱,多个所述通气柱内均开设有T型孔。
