专利号: 2020221647934
申请人: 上海弓之下精密机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-11-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

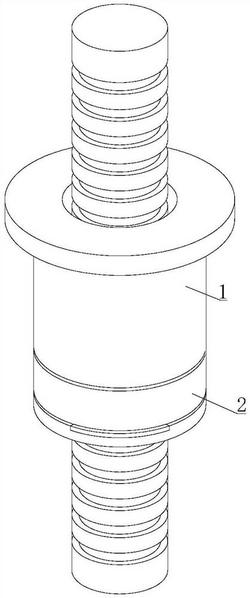

1.一种滚珠丝杠副,包括滚珠杠(1)和润滑机构(2),所述润滑机构(2)设置在滚珠杠(1)的外围,其特征在于:所述滚珠杠(1)包括第一螺纹槽(11)、对接槽(12)和润滑空腔(13),所述滚珠杠(1)的外围开设有第一螺纹槽(11),滚珠杠(1)的内壁开设有对接槽(12)和润滑空腔(13);

所述润滑机构(2)包括润滑组件(21)和挤压组件(22),所述润滑组件(21)安装在滚珠杠(1)的外围,挤压组件(22)设置在润滑组件(21)的一端。

2.根据权利要求1所述的一种滚珠丝杠副,其特征在于:所述润滑组件(21)包括润滑环(211)、海绵体(212)、压环(213)和限位转环(214),所述润滑环(211)的内部设置海绵体(212),压环(213)设置在海绵体(212)的一端,限位转环(214)设置在润滑环(211)的内部一端。

3.根据权利要求2所述的一种滚珠丝杠副,其特征在于:所述润滑环(211)包括出油空腔(2111)、第二螺纹槽(2112)和转槽(2113),所述润滑环(211)的内部开设有出油空腔(2111),润滑环(211)的内壁开设有第二螺纹槽(2112),且第二螺纹槽(2112)与第一螺纹槽(11)相匹配,所述润滑环(211)的一端开设有转槽(2113)。

4.根据权利要求2所述的一种滚珠丝杠副,其特征在于:所述海绵体(212)的内部共开设有两处放置空腔(2121)。

5.根据权利要求1所述的一种滚珠丝杠副,其特征在于:所述挤压组件(22)包括联动环(221)、磁铁(222)和限位压杆(223),所述联动环(221)的表面设置磁铁(222),限位压杆(223)安装在联动环(221)的上表面。

6.根据权利要求5所述的一种滚珠丝杠副,其特征在于:所述限位压杆(223)贯穿压环(213)和限位转环(214)与放置空腔(2121)相匹配。
