专利号: 2020221683860
申请人: 张立奇
专利类型:实用新型
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

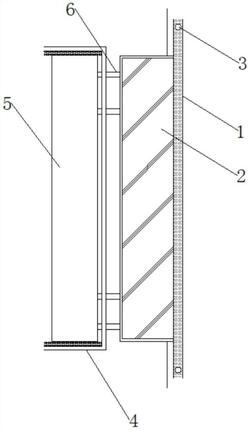

1.一种桥梁拓宽施工用减振装置,包括固定基敦(1)、固定框(2)和连接孔(3),其特征在于,所述固定框(2)位于固定基敦(1)的左侧,且固定框(2)和固定基敦(1)固定连接,所述连接孔(3)分别开设于固定基敦(1)的上下两端,所述固定基敦(1)的左侧设有限位框(4),所述限位框(4)的内侧设有拓宽压板(5),所述固定框(2)一侧的上下两端分别设有固定梁(6),且固定梁(6)的一端分别通过贯穿限位框(4)而与拓宽压板(5)固定连接,所述固定框(2)内侧的上下两端分别设有固定内筒(201),且固定内筒(201)分别与固定框(2)固定连接,所述固定内筒(201)的内侧分别均匀分布有焊接杆(202),且焊接杆(202)的上下两端分别与固定内筒(201)固定连接,所述固定内筒(201)的上下两端均设有焊接内柱(203),且焊接内柱(203)的一端分别与固定内筒(201)固定连接,所述焊接内柱(203)的左侧分别均匀分布有焊接块(204),所述焊接块(204)内侧的上下两端均设有焊接轴(205),且焊接轴(205)分别与焊接块(204)贯穿连接,并且焊接轴(205)的一端分别与焊接内柱(203)焊接设置,所述固定内筒(201)的一侧均设有减震杆(206),且焊接轴(205)的一端均通过贯穿固定内筒(201)而与减震杆(206)固定连接,所述固定基敦(1)下端的一侧设有焊接臂杆(207),且焊接臂杆(207)与固定基敦(1)为焊接设置,并且焊接臂杆(207)的一端与固定框(2)焊接设置,所述固定框(2)的下端均匀分布有海绵条(208),且海绵条(208)分别与固定框(2)粘结设置,所述连接孔(3)的内侧底端均设有固定板(301),且固定板(301)与固定基敦(1)为焊接设置,所述固定板(301)的下端分布有螺旋定杆(302),且螺旋定杆(302)均与固定板(301)焊接设置。

2.根据权利要求1所述的桥梁拓宽施工用减振装置,其特征在于,所述螺旋定杆(302)呈环绕状分布在固定板(301)的下端。

3.根据权利要求1所述的桥梁拓宽施工用减振装置,其特征在于,所述固定框(2)的底部呈弧形状,且均匀分布的海绵条(208)均位于该弧形状区域内。

4.根据权利要求1所述的桥梁拓宽施工用减振装置,其特征在于,所述焊接臂杆(207)呈倾斜状,且倾斜角度为45°。

5.根据权利要求1所述的桥梁拓宽施工用减振装置,其特征在于,所述减震杆(206)的一端分别与固定梁(6)固定连接,且拓宽压板(5)上下两端与限位框(4)之间均填充有海绵板。

6.根据权利要求1所述的桥梁拓宽施工用减振装置,其特征在于,所述上下两端的焊接块(204)的横切面均呈正方形状,且焊接块(204)分别依次为等距均匀排列分布。
