专利号: 2020221715217
申请人: 武汉轻工大学
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2023-12-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

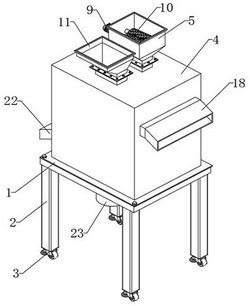

1.一种药品生产原料的粉碎筛选装置,包括底部支撑架(1),其特征在于:所述底部支撑架(1)的底部拐角处安装有底部支撑腿(2),所述底部支撑腿(2)的下侧安装有行走脚轮(3),所述底部支撑架(1)的上侧安装有筛选箱(4),所述筛选箱(4)基面的右侧安装有粉碎进料斗(5),所述粉碎进料斗(5)的背面安装有驱动装置(6),所述驱动装置(6)包括外部防护罩(7)、齿轮组(8)和驱动电机(9),所述驱动装置(6)与粉碎进料斗(5)的连接处安装有外部防护罩(7),所述外部防护罩(7)的内部并且与粉碎进料斗(5)之间安装有齿轮组(8),所述外部防护罩(7)的背面安装有驱动电机(9),所述粉碎进料斗(5)的内部并且与齿轮组(8)对应的位置安装有粉碎辊组(10),所述筛选箱(4)的基面并且位于粉碎进料斗(5)的左侧安装有进料斗(11),所述筛选箱(4)内壁的上侧安装有第一筛选组件(12),所述第一筛选组件(12)包括底部支撑板(13),所述第一筛选组件(12)的下侧设置有底部支撑板(13),所述底部支撑板(13)的基面安装有均匀分布的减震弹簧(14),所述减震弹簧(14)的上侧安装有筛网框架(15),所述筛网框架(15)的底部安装有过筛筛网(16),所述筛网框架(15)的右侧安装有延伸导料板(17),所述筛选箱(4)的右侧外壁并且与延伸导料板(17)对应的位置安装有第一排料口(18),所述筛选箱(4)的内壁并且位于第一筛选组件(12)的下侧安装有第二筛选组件(19),所述第一筛选组件(12)与第二筛选组件(19)之间安装有对称分布的中部支撑杆(20),所述中部支撑杆(20)的背面安装有振动电机(21),所述筛选箱(4)外壁的左下侧安装有第二排料口(22),所述筛选箱(4)的底部中间处安装有第三排料口(23)。

2.根据权利要求1所述的一种药品生产原料的粉碎筛选装置,其特征在于:所述行走脚轮(3)选用具有可调节脚轮的万向轮。

3.根据权利要求1所述的一种药品生产原料的粉碎筛选装置,其特征在于:所述齿轮组(8)包括相互啮合的主动齿轮与从动齿轮,所述粉碎辊组(10)包括主动辊和从动辊,并且所述主动齿轮、从动齿轮分别与主动辊、从动辊进行连接,所述驱动电机(9)的电机主轴通过联轴器与主动齿轮进行连接。

4.根据权利要求1所述的一种药品生产原料的粉碎筛选装置,其特征在于:所述筛选箱(4)的内壁并且与粉碎辊组(10)的连接处安装有轴承。

5.根据权利要求1所述的一种药品生产原料的粉碎筛选装置,其特征在于:所述第一筛选组件(12)的右侧高度低于左侧高度,并且所述第一筛选组件(12)的结构与第二筛选组件(19)对称相同。

6.根据权利要求1所述的一种药品生产原料的粉碎筛选装置,其特征在于:所述第一排料口(18)与第二排料口(22)的外侧端部均向下倾斜。

7.根据权利要求1所述的一种药品生产原料的粉碎筛选装置,其特征在于:所述驱动电机(9)、振动电机(21)与外部电性连接,并设置有电源控制器。
