专利号: 2020221830484
申请人: 青岛蓝天阳新能源科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-11-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

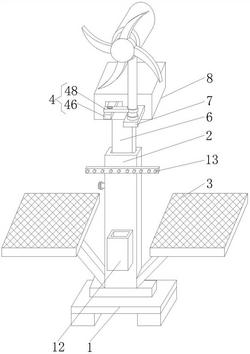

1.一种可调节的太阳能风扇,包括底座(1),其特征在于:所述底座(1)顶部的中心处栓接有固定座,且固定座的顶部栓接有工作箱(2),所述工作箱(2)两侧的底部均栓接有支撑板,且支撑板远离工作箱(2)的一侧栓接有太阳板(3),所述工作箱(2)的顶部开设有第一通槽,所述工作箱(2)内腔设置有升降机构(5),所述升降机构(5)的顶部栓接有升降杆(6),所述升降杆(6)的顶部栓接有固定箱(8),所述固定箱(8)正面的左侧开设有第二通槽,所述固定箱(8)正面的右侧栓接有固定块(7),所述固定块(7)顶部的正面嵌设有第一轴承,且第一轴承的内圈转动连接有支撑杆,且支撑杆的顶部栓接有电扇头,所述固定箱(8)的内腔设置有摆动机构(4)。

2.根据权利要求1所述的一种可调节的太阳能风扇,其特征在于,所述摆动机构(4)包括步进电机(41)、第一皮带轮(42)、第二皮带轮(43)、蜗杆(44)、蜗轮(45)、摇杆(46)、连接柱(47)和连接杆(48),所述固定箱(8)内腔背面的左侧栓接有步进电机(41),所述步进电机(41)的输出轴栓接有第一皮带轮(42),所述第一皮带轮(42)的表面通过第一皮带传动连接有第二皮带轮(43),所述第二皮带轮(43)的内腔栓接有蜗杆(44),所述蜗杆(44)的正面和背面均通过第二轴承与固定箱(8)内腔的正面和背面转动连接,所述蜗杆(44)的表面啮合有蜗轮(45),所述蜗轮(45)的内腔栓接有旋转轴,且旋转轴的底部通过第三轴承与固定箱(8)内腔的底部转动连接,所述蜗轮(45)的表面栓接有连接柱(47),所述连接柱(47)的表面栓接有摇杆(46),所述摇杆(46)远离连接柱(47)的一侧贯穿通槽并通过活动轴转动连接有连接杆(48),所述连接杆(48)远离摇杆(46)的一侧与支撑杆的表面栓接。

3.根据权利要求1所述的一种可调节的太阳能风扇,其特征在于,所述升降机构(5)包括第一转动柱(51)、第二转动柱(52)、收卷辊(53)、第三皮带轮(54)、第四皮带轮(55)、移动板(56)、弹簧(57)和扣环(58),所述升降杆(6)的底部栓接有移动板(56),所述移动板(56)的两侧与工作箱(2)内腔的两侧滑动连接,所述移动板(56)底部的两侧均栓接有弹簧(57),所述弹簧(57)的底部与工作箱(2)内腔的底部栓接,所述移动板(56)顶部的四周均栓接有扣环(58),所述工作箱(2)内腔右侧顶部的正面通过第四轴承转动连接有第一转动柱(51),所述第一转动柱(51)的左侧贯穿工作箱(2)并栓接有旋柄,所述工作箱(2)内腔两侧顶部的背面均通过第五轴承转动连接有第二转动柱(52),所述第一转动柱(51)表面的左侧栓接有第三皮带轮(54),所述第三皮带轮(54)远离第一转动柱(51)的一侧通过第二皮带转动连接有第四皮带轮(55),所述第四皮带轮(55)的内腔与第二转动柱(52)的表面栓接,所述第一转动柱(51)和第二转动柱(52)的表面从左至右均依次栓接有收卷辊(53),所述收卷辊(53)的表面缠绕有钢丝绳,且钢丝绳远离收卷辊(53)的一侧与扣环(58)的表面系设。

4.根据权利要求1所述的一种可调节的太阳能风扇,其特征在于,所述工作箱(2)内腔的两侧均开设有滑槽(9),所述滑槽(9)的内腔滑动连接有与移动板(56)配合使用的滑块(10)。

5.根据权利要求3所述的一种可调节的太阳能风扇,其特征在于,所述工作箱(2)左侧的顶部栓接有连接座,且连接座的内腔通过螺纹套螺纹连接有丝杆(11),所述第一转动柱(51)的顶部开设有配合丝杆(11)使用的凹槽。

6.根据权利要求1所述的一种可调节的太阳能风扇,其特征在于,所述工作箱(2)正面的底部栓接有收纳盒(12),所述收纳盒(12)的形状为长方形。

7.根据权利要求1所述的一种可调节的太阳能风扇,其特征在于,所述工作箱(2)正面的顶部栓接有支撑座,且支撑座的正面从左至右均依次栓接有照明灯(13)。
