专利号: 202022193981X
申请人: 福建省锦秋建筑工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

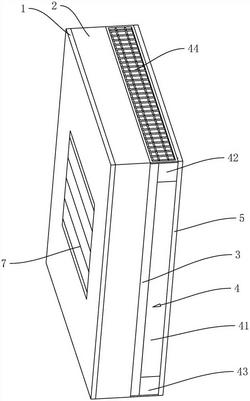

1.一种绿色建筑节能复合墙体,包括外侧墙体(2),其特征在于,外侧墙体(2)从外向内依次设有保温层(3)和空心砖层(41),所述空心砖层(41)内设有若干上下贯通的通道(412),所述空心砖层(41)的上方设有第一连通管(42),所述第一连通管(42)开设有若干与各所述通道(412)连通的第一通孔(421);所述外侧墙体(2)外侧设有太阳能板(7),所述外侧墙体(2)外侧设有凹槽(21),所述凹槽(21)内设有蓄电池(61)、气泵(62)和加热箱(63),所述太阳能板(7)通过导线与所述蓄电池(61)连接,所述蓄电池(61)通过导线分别与所述气泵(62)和所述加热箱(63)连接,所述气泵(62)的出气端通过管道(8)与所述加热箱(63)连接,所述加热箱(63)通过管道(8)与所述第一连通管(42)的一端连接。

2.根据权利要求1所述的一种绿色建筑节能复合墙体,其特征在于:所述空心砖层(41)的正下方设有第二连通管(43),所述第二连通管(43)为方管,所述第二连通管(43)由厚钢板焊接而成,所述第二连通管(43)设有若干与各所述通道(412)连通的第二通孔(431),所述第二连通管(43)的一端与外侧连通。

3.根据权利要求2所述的一种绿色建筑节能复合墙体,其特征在于:所述第二连通管(43)的内部设有若干隔板(432),所述隔板(432)将所述第二连通管(43)的内腔分隔为若干腔室(433),所述隔板(432)设有连通相邻所述腔室(433)的第三通孔(434)。

4.根据权利要求3所述的一种绿色建筑节能复合墙体,其特征在于:所述第二连通管(43)通过管道(8)与所述气泵(62)的进气端连接,所述气泵(62)的进气端设有空气补充管(621)。

5.根据权利要求4所述的一种绿色建筑节能复合墙体,其特征在于:所述空气补充管(621)远离所述气泵(62)的一端设有止回阀(622)。

6.根据权利要求2所述的一种绿色建筑节能复合墙体,其特征在于:所述第一连通管(42)的进气端位于所述空心砖层(41)水平方向的一侧,所述第二连通管(43)的出气端位于空心砖层(41)水平方向的另一侧。

7.根据权利要求2所述的一种绿色建筑节能复合墙体,其特征在于:所述第一连通管(42)为方钢管,所述第一连通管(42)的上方和所述第二连通管(43)的下方均设有金属网层(44),所述金属网层(44)的一侧与所述外侧墙体(2)固定连接,两个所述金属网层(44)的另一侧分别与所述第一连通管(42)和所述第二连通管(43)焊接固定,所述第一连通管(42)与所述第二连通管(43)之间固定连接有若干钢丝绳(45)。

8.根据权利要求1所述的一种绿色建筑节能复合墙体,其特征在于:所述太阳能板(7)覆盖所述凹槽(21)。
