专利号: 2020222074484
申请人: 欧阳宁安
专利类型:实用新型
专利状态:已下证
专利领域: 刷类制品
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

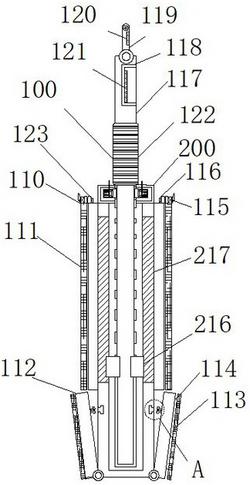

1.一种洗衣机内筒清洗用滚刷,包括装置主体(100),其特征在于:所述装置主体(100)包括滚刷本体(110)、活动板(112)和伸缩杆(117),所述滚刷本体(110)的一端固定连接有伸缩杆(117),所述滚刷本体(110)的两端皆活动连接有活动板(112),两组所述活动板(112)的两侧固定连接有魔术贴(114),两组所述魔术贴(114)的两端皆固定连接有活动底刷(113),所述滚刷本体(110)的两侧皆活动连接有毛刷(111),所述滚刷本体(110)的内部设置有升降机构(200),所述升降机构(200)包括升降盒(210)和滑轨(217),所述升降盒(210)的内部开设有空心槽(218),所述空心槽(218)的内部固定连接有第一弹簧(215),所述第一弹簧(215)的一端固定连接有控制杆(214),所述控制杆(214)的一侧固定连接有连接块(211),所述连接块(211)的一侧固定连接有卡块(212),所述伸缩杆(117)的内部开设有卡块(212),所述卡块(212)与卡槽(213)相互卡合,所述滚刷本体(110)的内部开设有滑轨(217),所述滑轨(217)的内部滑动安装有滑块(216),所述滑块(216)固定连接与伸缩杆(117)上,所述活动板(112)的一侧设置有连接机构(300)。

2.根据权利要求1所述的一种洗衣机内筒清洗用滚刷,其特征在于:所述伸缩杆(117)的表面套接有防滑握把(122)。

3.根据权利要求1所述的一种洗衣机内筒清洗用滚刷,其特征在于:所述伸缩杆(117)的内部开设有收纳槽(118),所述伸缩杆(117)的顶端活动连接有挂杆(119)。

4.根据权利要求1所述的一种洗衣机内筒清洗用滚刷,其特征在于:所述滚刷本体(110)的一端固定连接有连接条(123),所述连接条(123)的内部横向穿插有连接螺丝(116),所述连接螺丝(116)的一侧固定连接有限位卡扣(115)。

5.根据权利要求3所述的一种洗衣机内筒清洗用滚刷,其特征在于:所述收纳槽(118)的内部固定连接有第二磁铁(121),所述挂杆(119)的内部开设有第一磁铁(120),所述第一磁铁(120)与第二磁铁(121)的磁极相反。

6.根据权利要求1所述的一种洗衣机内筒清洗用滚刷,其特征在于:所述连接机构(300)包括固定凹槽(310)和卡球(311),所述滚刷本体(110)的内部开设有固定凹槽(310),所述活动板(112)的一侧固定连接有连接板(312),所述连接板(312)的两端皆固定连接有卡球(311),两组所述卡球(311)的相邻一侧固定连接有第二弹簧(313),所述卡球(311)与固定凹槽(310)相互卡合。
