专利号: 2020222182864
申请人: 福建省锦秋建筑工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-04-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

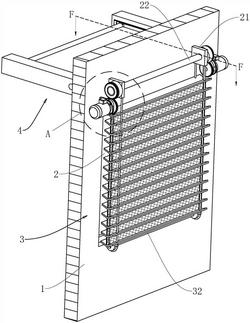

1.一种绿色建筑节能遮阳系统,包括墙体(1)和嵌设于墙体(1)的窗体(2),其特征在于:所述墙体(1)内壁滑移连接有用于遮挡窗体(2)的第一遮阳装置(3),所述第一遮阳装置(3)通信连接有控制装置,所述窗体(2)靠近室内一侧设置有通信连接于控制装置的检测装置,所述检测装置用于检测窗体(2)靠近室内一侧的温度,所述墙体(1)外壁设置有位于窗体(2)上方的第二遮阳装置(4)。

2.根据权利要求1所述的一种绿色建筑节能遮阳系统,其特征在于:所述第一遮阳装置(3)包括复数个层叠设置的百叶单元(31)、穿设于复数个百叶单元(31)的牵引线(32)和设置于窗体(2)上方的定位杆(22),所述定位杆(22)两端均转动套设有滑轮(34);所述牵引线(32)一端固定连接于一端的滑轮(34)周壁,另一端依次穿过复数个百叶单元(31)后与相邻滑轮(34)周壁固定,所述墙体(1)设置有带动滑轮(34)转动的第一驱动机构(35)。

3.根据权利要求2所述的一种绿色建筑节能遮阳系统,其特征在于:所述百叶单元(31)侧壁呈内凹设置有第一折射面(311)和第二折射面(312),所述第一折射面(311)和第二折射面(312)呈对称设置,所述第一折射面(311)和第二折射面(312)之间形成折射空间(33)。

4.根据权利要求3所述的一种绿色建筑节能遮阳系统,其特征在于:所述百叶单元(31)靠近折射空间(33)的一侧设置有防虫网(314),所述防虫网(314)另一侧与相邻百叶单元(31)远离折射空间(33)的一侧固定连接。

5.根据权利要求1所述的一种绿色建筑节能遮阳系统,其特征在于:所述第二遮阳装置(4)包括复数个凸出设置于墙体(1)外壁的支撑臂(41)、转动连接于相邻支撑臂(41)之间的收纳杆(42),所述收纳杆(42)外壁缠绕设置有挡光布(43),所述挡光布(43)远离收纳杆(42)的一侧设置有导向块(44),所述支撑臂(41)设置有带动导向块(44)沿支撑臂(41)长度方向往返滑移的第二驱动机构(45),所述收纳杆(42)端部设置有卷簧(47),所述支撑臂(41)侧壁内凹设置有供卷簧(47)嵌入的凹槽(46),所述卷簧(47)一端与收纳杆(42)周壁固定连接,另一端与凹槽(46)内壁固定连接。

6.根据权利要求1所述的一种绿色建筑节能遮阳系统,其特征在于:所述检测装置为温度检测计,所述温度检测计用于检测窗体(2)的温度。

7.根据权利要求1‑6任意一项所述的一种绿色建筑节能遮阳系统,其特征在于:所述控制装置包括控制器、用于启闭第一驱动机构(35)的第一控制模块和用于启闭第二驱动机构(45)的第二控制模块,所述控制器信号输出端分别通信连接于第一控制模块和第二控制模块,所述控制器信号输入端通信连接于温度检测计。

8.根据权利要求7所述的一种绿色建筑节能遮阳系统,其特征在于:所述控制器信号输入端无线连接有遥控器。
