专利号: 2020222191168
申请人: 无锡振翔精密机械制造有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-08-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

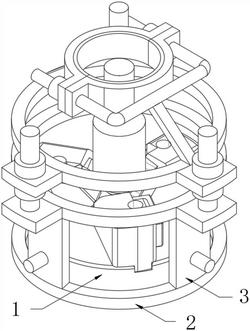

1.一种强力倒角刀头,包括倒角刀头本体(1),其特征在于,所述倒角刀头本体(1)外壁的底端穿插设有第一定位环(2),所述第一定位环(2)的顶部等距离固定设有三个定位板(3),三个所述定位板(3)的一端均固定设有第二定位环(5),且三个定位板(3)的一端均与第二定位环(5)的底端固定连接,所述第二定位环(5)的外壁等距离固定设有三个第一定位块(6),三个所述第一定位块(6)的顶端均固定设有滑杆(7),三个所述滑杆(7)外壁的一端均螺纹设有第一螺帽(8),三个所述滑杆(7)外壁的中间位置均穿插设有第二定位块(10),三个所述滑杆(7)外壁的另一端均螺纹设有第二螺帽(9),且三个所述第二定位块(10)的一端均固定设有第三定位环(11),且三个第二定位块(10)的一端分别与第三定位环(11)的外壁固定连接。

2.根据权利要求1所述的一种强力倒角刀头,其特征在于:三个所述定位板(3)一侧的中间位置均穿插设有定位条(4),三个所述定位板(3)的一侧均通过定位条(4)与倒角刀头本体(1)的外壁固定连接。

3.根据权利要求1所述的一种强力倒角刀头,其特征在于:所述第三定位环(11)顶部的两端均铰接设有定位杆(12),两个所述定位杆(12)的一端均固定设有夹环(13)。

4.根据权利要求3所述的一种强力倒角刀头,其特征在于:两个所述夹环(13)的两端相互接触,两个所述夹环(13)的两端均穿插设有卡条(15),且两个夹环(13)的两端分别与卡条(15)外壁的两端穿插连接。

5.根据权利要求4所述的一种强力倒角刀头,其特征在于:所述卡条(15)的两端均螺纹设有第三螺帽(16)。

6.根据权利要求3所述的一种强力倒角刀头,其特征在于:两个所述夹环(13)的内壁均固定设有橡胶垫(14)。
