专利号: 2020222281732
申请人: 浙江金华隆兴塑料模架有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2025-04-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

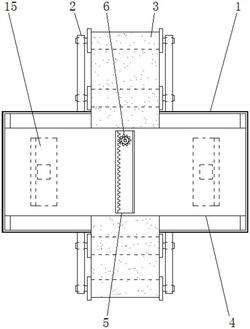

1.一种可调节尺寸的塑料模架生产用切割装置,包括支撑台(1)、第一电机(9)、激光切割机(10)和第二电机(16),其特征在于:所述支撑台(1)的前后端均固定连接有支架(2),且支架(2)的端部转动连接有第一转轮(3),所述支架(2)靠近支撑台(1)的一端转动连接有第二转轮(11),且第一转轮(3)、第二转轮(11)通过皮带(12)传动连接,所述支撑台(1)的上端安装固定连接有支撑板(4),且支撑板(4)的内部开设有调节槽(5),所述调节槽(5)的内部连接有齿轮(6),且齿轮(6)的上端转动连接有滑块(8),所述滑块(8)在滑槽(7)上滑动连接,且滑槽(7)开设在支撑板(4)的上下表面,所述滑块(8)的上端安装连接有第一电机(9),且滑块(8)的下端安装连接有激光切割机(10),所述支撑台(1)的下端内部转动连接有双向螺杆(13),且双向螺杆(13)的外表面螺纹连接有调节块(14),所述调节块(14)的上端固定连接有夹块(15),所述双向螺杆(13)的右端通过螺栓固定连接有第二电机(16)。

2.根据权利要求1所述的一种可调节尺寸的塑料模架生产用切割装置,其特征在于:所述调节槽(5)的内壁与齿轮(6)之间为啮合连接,且滑块(8)通过齿轮(6)在滑槽(7)上构成滑动结构。

3.根据权利要求1所述的一种可调节尺寸的塑料模架生产用切割装置,其特征在于:所述滑槽(7)和调节槽(5)之间呈连通设置,且调节槽(5)和滑槽(7)均开设在支撑板(4)的中部位置。

4.根据权利要求1所述的一种可调节尺寸的塑料模架生产用切割装置,其特征在于:所述第二转轮(11)的大小尺寸大于第一转轮(3)的大小尺寸,且第一转轮(3)和第二转轮(11)外表面连接的皮带(12)呈倾斜设置,并且皮带(12)的宽度尺寸小于支撑台(1)的宽度尺寸。

5.根据权利要求1所述的一种可调节尺寸的塑料模架生产用切割装置,其特征在于:所述夹块(15)的下端与皮带(12)的上表面在同一平面上,且夹块(15)呈“L”字型结构。

6.根据权利要求1所述的一种可调节尺寸的塑料模架生产用切割装置,其特征在于:所述夹块(15)通过调节块(14)在支撑台(1)上构成滑动结构,且夹块(15)的侧壁呈凹凸状结构。
