专利号: 2020222397090
申请人: 济南海珺机电设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-11-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

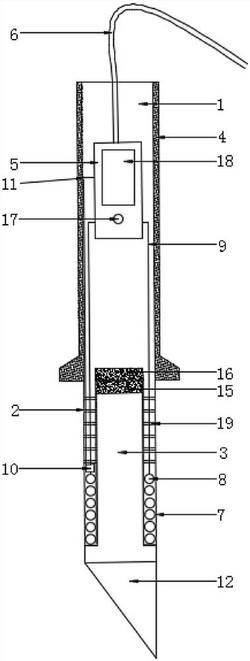

1.一种焊接烙铁头及焊接工具,包括手握把手(1)、连接杆管(2)和焊接烙铁头(3),其特征在于:所述手握把手(1)外套设有防滑隔热套(4),所述手握把手(1)内设置有控制面板(5),所述控制面板(5)顶端设置有电源线(6),所述电源线(6)穿过所述手握把手(1)与所述控制面板(5)固定连接,所述手握把手(1)前端设置有连接杆管(2),所述连接杆管(2)与所述手握把手(1)焊接连接,所述连接杆管(2)前端设置有烙铁芯(7),所述烙铁芯(7)内固定设置有加热线圈(8),所述加热线圈(8)螺旋设置在所述烙铁芯(7)内,且所述加热线圈(8)末端通过加热电路(9)连接所述控制面板(5),所述连接杆管(2)内固定设置有温度感应器(10),所述温度感应器(10)通过温控电路(11)连接所述控制面板(5),所述焊接烙铁头(3)前端设置有焊接尖咀(12),所述焊接尖咀(12)设置有焊接尖头(13)和焊接斜面(14),所述焊接烙铁头(3)远离所述焊接尖咀(12)一端固定设置有第一磁铁(15),所述连接杆管(2)内固定设置有第二磁铁(16)。

2.根据权利要求1所述的一种焊接烙铁头及焊接工具,其特征在于:所述防滑隔热套(4)采用橡胶材质,且所述防滑隔热套(4)表面均匀设置有凸点。

3.根据权利要求1所述的一种焊接烙铁头及焊接工具,其特征在于:所述控制面板(5)表面设置有控制开关(17)和显示屏(18),所述控制开关(17)通过控制面板(5)与加热电路(9)固定连接,所述显示屏(18)通过控制面板(5)与温控电路(11)固定连接。

4.根据权利要求1所述的一种焊接烙铁头及焊接工具,其特征在于:所述连接杆管(2)开设有散热孔(19),所述散热孔(19)均匀设置在连接杆管(2)四周。

5.根据权利要求1所述的一种焊接烙铁头及焊接工具,其特征在于:所述第一磁铁(15)与第二磁铁(16)大小、材质相同,且所述第一磁铁(15)和第二磁铁(16)相对面为异性磁极。
