专利号: 2020222522175
申请人: 上海金鹿建设(集团)有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-06-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

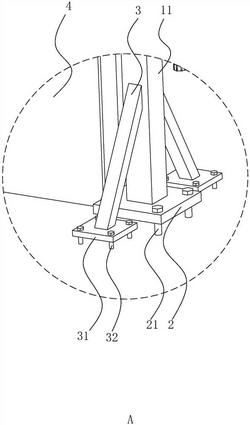

1.一种建筑施工安全护栏结构,包括栏体(1),其特征在于:所述栏体(1)包括支撑柱(11)以及栏身(12),支撑柱(11)位于栏身(12)两侧并与栏身(12)可拆卸连接,支撑柱(11)底部固定设置有连接板(2),连接板(2)上设置有多个第一固定螺栓(21),第一固定螺栓(21)穿过连接板(2)和地面并与连接板(2)螺纹连接;支撑柱(11)两侧设置有支撑杆(3),支撑杆(3)一端与支撑柱(11)固定连接,支撑杆(3)另一端固定设置有垫板(31),垫板(31)上设置有第二固定螺栓(32),第二固定螺栓(32)穿过垫板(31)和地面并与垫板(31)螺纹连接。

2.根据权利要求1所述的一种建筑施工安全护栏结构,其特征在于:所述栏身(12)中设置有连接杆(121),连接杆(121)两端与栏身(12)固定连接。

3.根据权利要求2所述的一种建筑施工安全护栏结构,其特征在于:所述栏身(12)设置有防护网(122),防护网(122)与栏身(12)固定连接,且防护网(122)与连接杆(121)固定连接。

4.根据权利要求1所述的一种建筑施工安全护栏结构,其特征在于:所述支撑柱(11)靠近栏身(12)一侧固定设置有第一固定板(111),栏身(12)靠近支撑柱(11)对应第一固定板(111)一侧固定设置有第二固定板(123),第一固定板(111)设置有第一连接螺栓(1111)以及第一连接螺母(1112),第一连接螺栓(1111)穿过第一固定板(111)设置,且第一连接螺母(1112)与第一连接螺栓(1111)螺纹连接。

5.根据权利要求1所述的一种建筑施工安全护栏结构,其特征在于:所述栏身(12)底端固定设置有防护板(4)。

6.根据权利要求1所述的一种建筑施工安全护栏结构,其特征在于:所述栏体(1)两端的支撑柱(11)设置有连接组件(5),连接组件(5)包括连接挂钩(51)和连接套管(52),连接挂钩(51)固定设置于其中一个支撑柱(11)远离栏身(12)的周向面,连接套管(52)固定设置于另一个支撑柱(11)远离栏身(12)的周向面。

7.根据权利要求6所述的一种建筑施工安全护栏结构,其特征在于:所述连接套管(52)设置有第二连接螺栓(521),第二连接螺栓(521)穿过连接套管(52)设置,连接挂钩(51)底部开设有与第二连接螺栓(521)螺纹适配的螺纹孔(511)。

8.根据权利要求6所述的一种建筑施工安全护栏结构,其特征在于:所述连接挂钩(51)周向面固定设置有旋转块(6),连接套管(52)内壁开设有与旋转块(6)卡接适配的卡接槽(7)。
