专利号: 2020222522207
申请人: 上海金鹿建设(集团)有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-08-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种安全性较高的脚手架,包括架体(1),其特征在于:所述架体(1)包括预埋钢梁(11)、纵向钢管(12)以及横向钢管(13),预埋钢梁(11)预埋于楼板中并与楼板固定连接,纵向钢管(12)与预埋钢梁(11)固定连接,横向钢管(13)与纵向钢管(12)可拆卸连接,横向钢管(13)上表面设置有踏板(14),踏板(14)上设置有连接组件(2),连接组件(2)一端套设于纵向钢管(12)的周向面,连接组件(2)的另一端与踏板(14)边缘形成卡接,且踏板(14)边缘设置有第一连接螺栓(21),第一连接螺栓(21)穿过连接组件(2)以及踏板(14)设置。

2.根据权利要求1所述的一种安全性较高的脚手架,其特征在于:所述预埋钢梁(11)与楼板连接位置处下部设置有支撑组件(3),支撑组件(3)包括第一连接板(31)、支撑杆(32)以及第二连接板(33),第一连接板(31)与楼板可拆卸连接,第二连接板(33)与预埋钢梁(11)下表面可拆卸连接,支撑杆(32)位于第一连接板(31)与第二连接板(33)之间,且支撑杆(32)两端分别与第一连接板(31)以及第二连接板(33)固定连接。

3.根据权利要求1所述的一种安全性较高的脚手架,其特征在于:所述预埋钢梁(11)上方楼板与预埋钢梁(11)远离楼板的一端之间可拆卸设置有斜拉组件(4),斜拉组件(4)包括第一加固板(41)、斜拉杆(42)以及第二加固板(43),第一加固板(41)与楼板可拆卸连接,第二加固板(43)与预埋钢梁(11)上表面可拆卸连接,斜拉杆(42)两端分别与第一加固板(41)以及第二加固板(43)固定连接,且斜拉杆(42)由楼板向着靠近预埋钢梁(11)远离楼板一端的端部倾斜向下设置。

4.根据权利要求3所述的一种安全性较高的脚手架,其特征在于:所述斜拉杆(42)之间设置有花篮螺栓(421),花篮螺栓(421)两端分别与斜拉杆(42)固定连接。

5.根据权利要求1所述的一种安全性较高的脚手架,其特征在于:所述架体(1)远离楼板一侧固定设置有防护网(5)。

6.根据权利要求2所述的一种安全性较高的脚手架,其特征在于:所述第一连接板(31)处设置有第一支撑螺栓(311),第一支撑螺栓(311)穿过第一连接板(31)与楼板,且第一支撑螺栓(311)与第一连接板(31)螺纹连接;第二连接板(33)处设置有第二支撑螺栓(331),第二支撑螺栓(331)穿过第二连接板(33)与预埋钢梁(11),第二支撑螺栓(331)与第二连接板(33)以及预埋钢梁(11)螺纹连接。

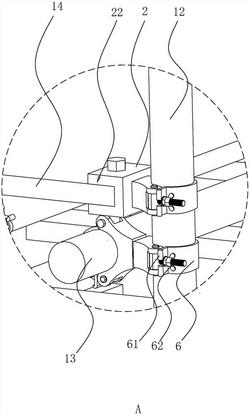

7.根据权利要求1所述的一种安全性较高的脚手架,其特征在于:所述横向钢管(13)与纵向钢管(12)连接位置处设置有扣件(6),扣件(6)一端套设于横向钢管(13)周向面,扣件(6)另一端套设于纵向钢管(12)周向面。

8.根据权利要求7所述的一种安全性较高的脚手架,其特征在于:所述扣件(6)与纵向钢管(12)以及纵向钢管(12)均固定设置有卡接板(61),卡接板(61)上螺纹连接有卡接螺栓(62)。
