专利号: 2020222528171
申请人: 杭州临安远邦输送机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-11-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

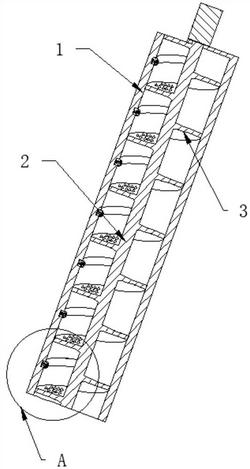

1.一种液体螺旋输送结构,包括套筒(1)、主轴(2)和螺旋叶片(3),所述螺旋叶片(3)固定安装于所述主轴(2)上,所述螺旋叶片(3)设置于所述套筒(1)内,所述主轴(2)位于所述套筒(1)出水端处与电机的输出轴固定连接,其特征在于:所述套筒(1)内壁开设有阻隔槽(5),所述阻隔槽(5)沿所述套筒(1)内壁螺旋设置,所述阻隔槽(5)垂直落入所述主轴(2)上的投影角度与所述螺旋叶片(3)垂直落入所述主轴(2)的投影角度相同,所述阻隔槽(5)槽口处设置有弹性片(41),所述弹性片(41)将所述阻隔槽(5)密封,当所述螺旋叶片(3)与所述弹性片(41)抵接时,所述螺旋叶片(3)给予所述弹性片(41)压力,以使所述弹性片(41)朝向所述阻隔槽(5)槽底的方向凸起,当所述螺旋叶片(3)与所述弹性片(41)分离时,所述弹性片(41)恢复形变,以使所述弹性片(41)朝向远离所述阻隔槽(5)槽底的方向凸起。

2.根据权利要求1所述的一种液体螺旋输送结构,其特征在于:所述阻隔槽(5)中设置有复位组件(4),所述复位组件(4)包括若干弹簧(42),所述弹簧(42)均匀分布在所述阻隔槽(5)中,所述弹簧(42)的一端均与所述弹性片(41)连接,所述弹簧(42)的另一端均与所述阻隔槽(5)槽底连接,所述弹簧(42)用于提供以使所述弹性片(41)恢复形变的弹力。

3.根据权利要求2所述的一种液体螺旋输送结构,其特征在于:所述弹簧(42)均与所述弹性片(41)的弧顶处连接。

4.根据权利要求1所述的一种液体螺旋输送结构,其特征在于:所述阻隔槽(5)分为若干段,所述阻隔槽(5)沿所述阻隔槽(5)螺旋方向的切面呈劣弧形,所述阻隔槽(5)均设置于所述螺旋叶片(3)下方。

5.根据权利要求1所述的一种液体螺旋输送结构,其特征在于:所述弹性片(41)的凸起高度为螺旋叶片(3)直径的三分之一至二分之一。

6.根据权利要求1所述的一种液体螺旋输送结构,其特征在于:所述螺旋叶片(3)上设置有若干凸片(6),所述凸片(6)均匀分布在所述螺旋叶片(3)上,所述凸片(6)与所述螺旋叶片(3)之间形成开口槽,当所述螺旋叶片(3)旋转时,所述开口槽用于将水运输到前一级所述螺旋叶片(3)处。
