专利号: 2020222538188
申请人: 苏州沃欧德金属制品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

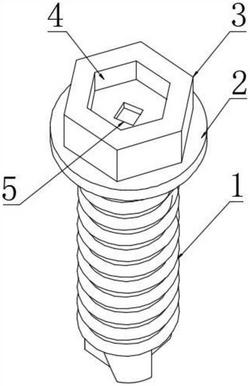

1.一种六角法兰钻尾螺钉,包括螺杆(1),其特征在于:所述螺杆(1)顶端设置有凸台(2),所述凸台(2)顶端设置有六角螺头(3),所述六角螺头(3)顶端中部开设有六角螺槽(4),所述六角螺槽(4)内壁底端中部开设有固定卡槽(5),所述六角螺头(3)顶端安装有备用螺头(6),所述备用螺头(6)顶端中部开设有十字卡槽(7),所述备用螺头(6)底端中部焊接有六角螺块(8),所述六角螺块(8)底端中部焊接有固定卡块(9);

所述凸台(2)底端边部等距开设有限位卡槽(10),所述螺杆(1)顶部安装有橡胶垫片(11),所述橡胶垫片(11)顶端中部开设有安装槽(12),所述安装槽(12)内壁底端边部等距焊接有限位卡柱(13)。

2.根据权利要求1所述的一种六角法兰钻尾螺钉,其特征在于:所述六角螺槽(4)的横截面尺寸和六角螺块(8)的横截面尺寸相同,所述六角螺块(8)位于六角螺槽(4)内部。

3.根据权利要求1所述的一种六角法兰钻尾螺钉,其特征在于:所述固定卡块(9)的横截面尺寸和固定卡槽(5)的横截面尺寸相同,所述固定卡块(9)位于固定卡槽(5)内部。

4.根据权利要求1所述的一种六角法兰钻尾螺钉,其特征在于:所述安装槽(12)的内径和凸台(2)的直径相同,所述凸台(2)一端位于安装槽(12)内部。

5.根据权利要求1所述的一种六角法兰钻尾螺钉,其特征在于:所述安装槽(12)内壁底端中部开设有通孔,所述螺杆(1)的直径和通孔的内径相同,所述螺杆(1)一端贯穿通孔。

6.根据权利要求1所述的一种六角法兰钻尾螺钉,其特征在于:所述限位卡柱(13)的数量总共为四个,所述限位卡柱(13)的横截面尺寸和限位卡槽(10)的横截面尺寸相同,所述限位卡柱(13)位于限位卡槽(10)内部。

7.根据权利要求1所述的一种六角法兰钻尾螺钉,其特征在于:所述备用螺头(6)的材质为304不锈钢。
