专利号: 2020222584947
申请人: 无棣宁岩塑料母料有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-08-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

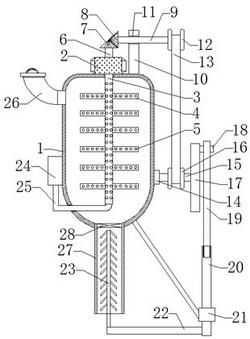

1.一种用于色母粒加工的防堵塞投料站,包括料箱(1)和下料管(27),所述下料管(27)固定安装在料箱(1)下侧;其特征在于,所述料箱(1)上侧固定安装有电机(2),所述电机(2)的下输出端固定连接有活动穿设于料箱(1)上壁的搅拌轴(3),所述搅拌轴(3)的轴壁上固定安装有若干搅拌杆(4);所述电机(2)的上输出端固定连接有转轴(6),所述转轴(6)上端固定安装有第一锥齿(7);所述料箱(1)上侧右端固定安装有支板(10),所述支板(10)中活动穿设有第一活动轴(9),所述第一活动轴(9)左端固定安装有与第一锥齿(7)相啮合的第二锥齿(8),所述第一活动轴(9)右端固定套设有主动轮(12);所述料箱(1)右侧下端通过轴承座(14)转动连接有第二活动轴(15),所述第二活动轴(15)上活动套设有从动轮(16),所述从动轮(16)与主动轮(12)之间设置有皮带(13);所述第二活动轴(15)右端固定安装有转盘(17),所述转盘(17)右侧固定安装有偏心轴(18),所述偏心轴(18)上活动连接有传动杆(19),所述传动杆(19)远离偏心轴(18)的一端活动连接有往复杆(20),所述往复杆(20)活动穿设于通过一根固定安装在料箱(1)外壁上的支杆相连接的滑套(21);所述往复杆(20)左侧下端固定连接有连杆(22),所述连杆(22)上侧左端固定连接有位于下料管(27)中的防堵杆(23),所述防堵杆(23)的杆壁上固定安装有若干防堵叶。

2.根据权利要求1所述的用于色母粒加工的防堵塞投料站,其特征在于,所述第一活动轴(9)通过固定安装在支板(10)内部的轴承(11)转动穿设于支板(10)。

3.根据权利要求1所述的用于色母粒加工的防堵塞投料站,其特征在于,所述料箱(1)左侧上端固定安装有进料口(26)。

4.根据权利要求3所述的用于色母粒加工的防堵塞投料站,其特征在于,所述进料口(26)内部上侧设置有加盖,所述加盖上侧固定安装有把手,所述把手上设置有防滑套,所述防滑套的材质为聚氯乙烯橡胶。

5.根据权利要求1所述的用于色母粒加工的防堵塞投料站,其特征在于,所述下料管(27)内部上端固定安装有电磁阀(28)。

6.根据权利要求1所述的用于色母粒加工的防堵塞投料站,其特征在于,所述料箱(1)右侧外壁上固定安装有气泵(24),所述气泵(24)下侧固定连接有贯穿于料箱(1)箱壁的气管(25),所述气管(25)远离气泵(24)的一端活动穿设于搅拌轴(3)下端;所述搅拌轴(3)和若干所述搅拌杆(4)相连通,所述搅拌轴(3)和若干所述搅拌杆(4)上开设有若干气孔(5),若干所述气孔(5)中分别安装有筛网。
