专利号: 2020222600901
申请人: 福建丰源资源再生利用科技发展有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-08-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

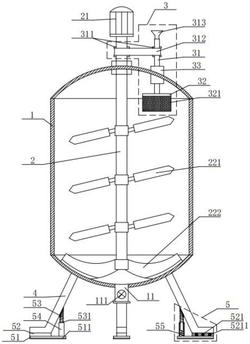

1.一种矿用浮选药剂合成反应釜,其特征在于:它包含反应釜体(1)、搅拌组件(2)、筛分进料组件(3)、支撑架(4)、减震机构(5),搅拌组件(2)包括驱动电机(21),驱动电机(21)固定连接在反应釜体(1)上方中央位置,驱动电机(21)下端的输出轴连接搅拌轴(22),搅拌轴(22)延伸至反应釜体(1)的内部,搅拌轴(22)两侧固定连接搅拌桨(221),搅拌轴(22)底端通过螺纹连接刮板(222),刮板(222)与反应釜体(1)底面接触,反应釜体(1)顶部右侧设置有筛分进料组件(3),筛分进料组件(3)包括进料管(31),进料管(31)贯穿反应釜体(1)设置,且进料管(31)连接带轮(311),驱动电机(21)的输出轴通过皮带(312)与带轮(311)转动连接,进料管(31)底部固定连接筛分筒体(32),进料管(31)管体上固定设置轴承(33),且轴承(33)嵌装在反应釜体(1)上,反应釜体(1)底部固定设置若干支撑架(4),支撑架(4)底部连接减震机构(5),减震机构(5)包括固定底座(51),固定底座(51)与支撑架(4)接触面设置减震垫(52),支撑架(4)内侧壁与缓冲杆(53)焊接固定,缓冲杆(53)下部套接在缓冲盒(54)内部,缓冲杆(53)底部与缓冲盒(54)接触位置设置缓冲弹簧(55)。

2.根据权利要求1所述的一种矿用浮选药剂合成反应釜,其特征在于:所述的反应釜体(1)底部设置有排料管(11),排料管(11)管体上连接流量控制阀(111)。

3.根据权利要求1所述的一种矿用浮选药剂合成反应釜,其特征在于:所述的搅拌桨(221)至少设置六片,搅拌桨(221)与搅拌轴(22)的轴线呈倾斜方式设置,且搅拌轴(22)左右两侧设置的搅拌桨(221)倾斜角度不同。

4.根据权利要求1所述的一种矿用浮选药剂合成反应釜,其特征在于:所述的进料管(31)管端设有下料漏斗(313),下料漏斗(313)与进料管(31)活动连接。

5.根据权利要求1所述的一种矿用浮选药剂合成反应釜,其特征在于:所述的筛分筒体(32)上开设筛分孔(321)。

6.根据权利要求1所述的一种矿用浮选药剂合成反应釜,其特征在于:所述的固定底座(51)下表面固定设置防滑垫(511)。

7.根据权利要求1所述的一种矿用浮选药剂合成反应釜,其特征在于:所述的减震垫(52)为橡胶减震垫,且减震垫(52)内部开设空腔(521),空腔(521)内部镶嵌设置第一弹簧(5211)。

8.根据权利要求1所述的一种矿用浮选药剂合成反应釜,其特征在于:所述的缓冲杆(53)外部套接固定第二弹簧(531)。
