专利号: 2020222872747
申请人: 苏州昌博自动化科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-01-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

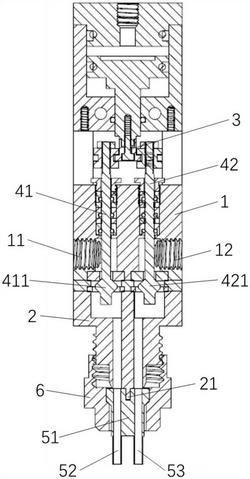

1.一种具有比例检测配件的双组分注胶阀,其特征在于,包括:进胶缸体,所述进胶缸体上设有均贯通其两端的第一通孔和第二通孔,所述进胶缸体上还设有与所述第一通孔连通的第一进胶道和与所述第二通孔连通的第二进胶道;

出胶缸体,其连接在所述进胶缸体的一端,所述出胶缸体上设有与所述第一通孔连通的第一出胶道和与所述第二通孔连通的第二出胶道,全部的所述第一出胶道和所述第二出胶道均位于所述出胶缸体内部;

推拉机构,其设置在所述进胶缸体背向所述出胶缸体的一端;

第一阀杆,其设置在所述第一通孔内,所述第一阀杆的一端设有用于对所述第一进胶道或所述第一通孔的一端进行开闭的第一阀芯,所述第一阀杆的另一端伸出所述第一通孔的另一端以与所述推拉机构连接;

第二阀杆,其设置在所述第二通孔内,所述第二阀杆的一端设有用于对所述第二进胶道或所述第二通孔的一端进行开闭的第二阀芯,所述第二阀杆的另一端伸出所述第二通孔的另一端以与所述推拉机构连接;

检测配件,其包括主体、第一出胶管和第二出胶管,所述主体的一端与所述出胶缸体背向所述进胶缸体的一端可拆卸地连接,所述主体上设有与所述第一出胶道连通的第三出胶道和与所述第二出胶道连通的第四出胶道,所述第一出胶管连接在所述主体的另一端上且与所述第三出胶道连通,所述第二出胶管连接在所述主体的另一端上且与所述第四出胶道连通,所述第一出胶管和所述第二出胶管间隔设置,所述第一出胶管和所述第二出胶管均至少部分地凸出所述主体。

2.根据权利要求1所述的具有比例检测配件的双组分注胶阀,其特征在于,所述出胶缸体与所述主体连接的一端设有用于与所述主体卡接的卡接部,所述主体上设有与所述卡接部对应的卡接槽。

3.根据权利要求1所述的具有比例检测配件的双组分注胶阀,其特征在于,所述主体包括相接的大径端和小径端,所述大径端的外径大于所述小径端的外径,所述大径端与所述出胶缸体连接,所述第一出胶管和所述第二出胶管连接在所述小径端上。

4.根据权利要求3所述的具有比例检测配件的双组分注胶阀,其特征在于,所述具有比例检测配件的双组分注胶阀还包括套设在所述主体外且用于与所述出胶缸体连接的安装套。

5.根据权利要求4所述的具有比例检测配件的双组分注胶阀,其特征在于,所述安装套与所述出胶缸体采用螺纹连接。

6.根据权利要求1所述的具有比例检测配件的双组分注胶阀,其特征在于,所述第一阀杆和所述第二阀杆均与所述推拉机构可拆卸地连接。

7.根据权利要求1所述的具有比例检测配件的双组分注胶阀,其特征在于,所述主体、所述第一出胶管和所述第二出胶管采用一体成型的方式制备。

8.根据权利要求1所述的具有比例检测配件的双组分注胶阀,其特征在于,所述检测配件采用特氟龙制成。

9.一种检测配件,其用于与双组分注胶阀连接,所述双组分注胶阀包括出胶缸体,所述出胶缸体设有第一出胶道和第二出胶道,所述第一出胶道和所述第二出胶道均位于所述出胶缸体内部,其特征在于,所述检测配件包括主体、第一出胶管和第二出胶管,所述主体的一端与所述出胶缸体用于出胶的一端可拆卸地连接,所述主体上设有与所述第一出胶道连通的第三出胶道和与所述第二出胶道连通的第四出胶道,所述第一出胶管连接在所述主体背向所述出胶缸体的一端上且与所述第三出胶道连通,所述第二出胶管连接在所述主体背向所述出胶缸体的一端上且与所述第四出胶道连通,所述第一出胶管和所述第二出胶管间隔设置;所述第一出胶管和所述第二出胶管均至少部分地突出所述主体。
