专利号: 202022312087X
申请人: 深圳市东京装饰工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 清洁
更新日期:2024-11-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

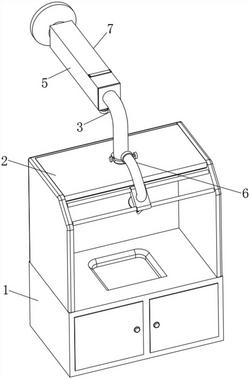

1.一种具有净化系统的实验室通风柜,包括通风柜本体(1)、连接在通风柜本体(1)内部顶端的通风板(2)、与通风板(2)连通的通风管(3)、设置在通风管(3)底端的阀门和连接在通风管(3)内部的风机(4),其特征在于:所述通风管(3)的一端设有对其排出的空气进行净化的吸附净化装置(5);

所述通风柜本体(1)的顶端且位于通风板(2)的外侧设有对通风柜本体(1)进行可调节排风净化的移动通风装置(6),且移动通风装置(6)与通风管(3)连通。

2.根据权利要求1所述的一种具有净化系统的实验室通风柜,其特征在于:所述吸附净化装置(5)包括通过法兰与通风管(3)一端连通的连接管(7),所述连接管(7)内部设有用于对大颗粒杂质进行过滤的过滤网板(8),所述连接管(7)底端且对应过滤网板(8)的前端设有对大颗粒杂质进行去除的除料件(9);

所述过滤网板(8)远离通风管(3)的一侧设有静电吸附网板(10),且静电吸附网板(10)通过螺栓可拆卸安装在通风管(3)内部;

所述静电吸附网板(10)的外侧设有紫外线消毒灯(11),且紫外线消毒灯(11)与连接管(7)内壁连接,所述紫外线消毒灯(11)外侧设有活性炭吸附板(12),且活性炭吸附板(12)固定安装在连接管(7)内部。

3.根据权利要求2所述的一种具有净化系统的实验室通风柜,其特征在于:所述除料件(9)包括设置在连接管(7)底端且对应过滤网板(8)前端的开口(13),所述开口(13)底端固定连接有漏斗(14),所述漏斗(14)上设有底盖(15)。

4.根据权利要求1所述的一种具有净化系统的实验室通风柜,其特征在于:所述移动通风装置(6)包括与通风管(3)连通的波纹管(16),所述波纹管(16)上设有对其进行开关的电磁阀(17),所述波纹管(16)外侧套设有移动板(18),所述移动板(18)内部滑动贯穿有两个滑杆(19),两个所述滑杆(19)与通风柜本体(1)的顶端固定连接,所述波纹管(16)底端设有风罩(20),且移动板(18)上设有对风罩(20)进行固定的固定件(21)。

5.根据权利要求4所述的一种具有净化系统的实验室通风柜,其特征在于:所述固定件(21)包括固定连接在移动板(18)底端的挂钩(22),所述风罩(20)外侧设有拉环(23)。
