专利号: 2020223142968
申请人: 朱晓军
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

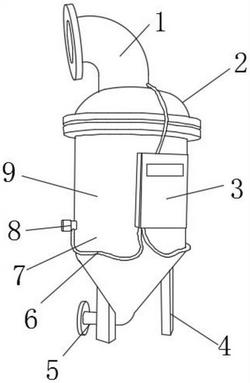

1.一种工业废气脱硫筒,其结构包括上连接管(1)、顶座(2)、控制柜(3)、支撑脚(4)、下连接管(5)、导线(6)、调节装置(7)、连接头(8)、废气脱硫筒(9),所述废气脱硫筒(9)顶部与顶座(2)底部固定连接,所述顶座(2)顶部与上连接管(1)底端导通连接,所述调节装置(7)安装在废气脱硫筒(9)内部,其特征在于:所述废气脱硫筒(9)前侧与控制柜(3)背部垂直连接,所述支撑脚(4)顶部与废气脱硫筒(9)底部焊接,所述连接头(8)右端与废气脱硫筒(9)下半端左侧垂直连接,所述导线(6)一端连接到连接头(8)内部,另一端固定于控制柜(3)内部,所述下连接管(5)右端与废气脱硫筒(9)底端导通连接;

所述调节装置(7)由伺服电机(701)、传动齿轮(702)、传动架(703)、调节板(704)、连接管(705)、连接杆(706)、固定筒(707)组成,所述连接杆(706)顶端侧面与固定筒(707)内部滑动连接,所述连接杆(706)底端与调节板(704)两端顶部垂直连接,所述调节板(704)侧面与连接管(705)内部滑动连接,所述传动架(703)底端与连接杆(706)内侧固定连接,所述伺服电机(701)右端与传动齿轮(702)内部垂直连接,所述传动齿轮(702)后侧与传动架(703)顶端前侧相啮合。

2.根据权利要求1所述的一种工业废气脱硫筒,其特征在于:所述传动架(703)由齿条(7031)、凸杆(7032)、升降板(7033)组成。

3.根据权利要求2所述的一种工业废气脱硫筒,其特征在于:所述升降板(7033)两端前侧与凸杆(7032)后端垂直连接。

4.根据权利要求2所述的一种工业废气脱硫筒,其特征在于:所述凸杆(7032)前端与连接杆(706)内侧固定连接。

5.根据权利要求2所述的一种工业废气脱硫筒,其特征在于:所述齿条(7031)底部与升降板(7033)顶部焊接。
