专利号: 2020223257069
申请人: 上海慢客景观设计有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 照明
更新日期:2025-02-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

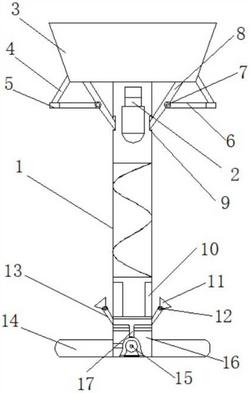

1.一种具有喷水灌溉功能的园林用景观灯,包括灯杆本体(1)和水管收纳槽(10),其特征在于:所述灯杆本体(1)的上方设置有景观灯本体(2),且景观灯本体(2)的上方设置有集水槽(3),所述集水槽(3)的内部设置有引水槽(18),所述集水槽(3)的左右两侧均开设有出水口(19),且出水口(19)的内部设置有洒水管(4),所述洒水管(4)的下方设置有防漏水堵塞(5),且防漏水堵塞(5)的内侧连接有堵塞撑杆(6),所述堵塞撑杆(6)的内侧设置有连接转轴(7),且连接转轴(7)的内侧设置有水槽撑杆(8),所述水槽撑杆(8)的下方连接有固定卡槽(9),所述水管收纳槽(10)设置于灯杆本体(1)的下方,且水管收纳槽(10)的下方设置有水泵放置槽(16),所述水泵放置槽(16)的内部设置有洒水泵(15),且洒水泵(15)的上方连接有连通水管(17),所述连通水管(17)的左右两端均连接有喷水水管(13),且喷水水管(13)的上方连接有可弯折软管(12),所述可弯折软管(12)的上方连接有喷水头(11),所述水泵放置槽(16)的下方设置有储水底座(14)。

2.根据权利要求1所述的一种具有喷水灌溉功能的园林用景观灯,其特征在于:所述集水槽(3)与灯杆本体(1)之间为活动连接,且引水槽(18)沿集水槽(3)的内部均匀分布。

3.根据权利要求1所述的一种具有喷水灌溉功能的园林用景观灯,其特征在于:所述洒水管(4)通过出水口(19)与集水槽(3)之间构成连通结构,且洒水管(4)与出水口(19)之间为螺纹连接。

4.根据权利要求1所述的一种具有喷水灌溉功能的园林用景观灯,其特征在于:所述防漏水堵塞(5)通过堵塞撑杆(6)与连接转轴(7)之间构成转动结构,且防漏水堵塞(5)的外部尺寸与洒水管(4)的内部尺寸相吻合。

5.根据权利要求1所述的一种具有喷水灌溉功能的园林用景观灯,其特征在于:所述水槽撑杆(8)通过固定卡槽(9)与灯杆本体(1)之间构成卡合结构,且水槽撑杆(8)与集水槽(3)之间为活动连接。

6.根据权利要求1所述的一种具有喷水灌溉功能的园林用景观灯,其特征在于:所述水管收纳槽(10)与灯杆本体(1)之间为固定连接,且水管收纳槽(10)的内部尺寸略大于喷水水管(13)的外部尺寸。

7.根据权利要求1所述的一种具有喷水灌溉功能的园林用景观灯,其特征在于:所述喷水水管(13)通过洒水泵(15)与储水底座(14)之间构成连通结构,且喷水头(11)通过可弯折软管(12)与喷水水管(13)之间形成一定角度。
