专利号: 2020223403417
申请人: 薛如平
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-08-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

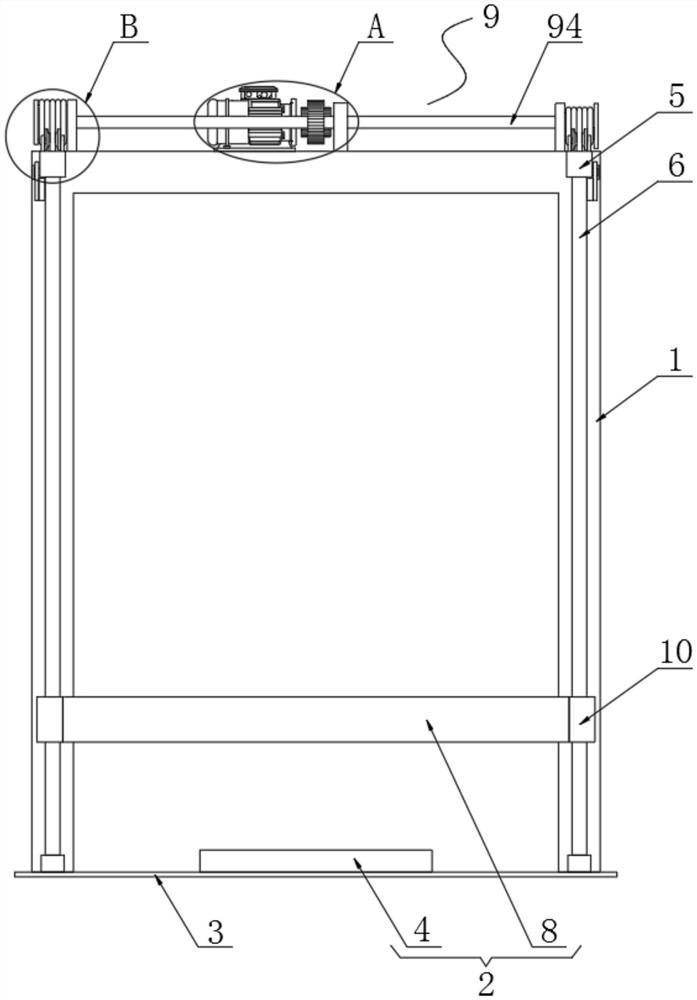

1.一种危险物品探测警用设备,包括检测门(1)和扫描检测机构(2),其特征在于:所述检测门(1)的底部固定连接有底座(3),所述扫描检测机构(2)包括固定连接在底座(3)顶部前侧中间位置的鞋底金属探测仪(4)以及位于鞋底金属探测仪(4)正上方的扫描检测框(8),所述检测门(1)正面的左上角和右上角均固定连接有横梁(5),且横梁(5)底部的前后两侧与底座(3)的顶部之间均固定连接有导向管(6),所述扫描检测框(8)的左右两侧均通过滑套(10)滑动连接在导向管(6)之间,所述检测门(1)和横梁(5)的顶部设置有电动悬吊机构(9),且扫描检测框(8)通过电动悬吊机构(9)升降,左右两组所述横梁(5)相背离的一侧均转动连接有自动钩挂机构(7),所述扫描检测框(8)的左右两侧均固定连接有与自动钩挂机构(7)相适配的固定块(11)。

2.根据权利要求1所述的一种危险物品探测警用设备,其特征在于:所述自动钩挂机构(7)包括转动连接在横梁(5)侧面的转动板(71),所述转动板(71)靠近横梁(5)的一侧分别固定连接有引导条(72)和钩挂条(73),且引导条(72)和钩挂条(73)的间距大于固定块(11)的直径。

3.根据权利要求1所述的一种危险物品探测警用设备,其特征在于:所述电动悬吊机构(9)包括固定连接在横梁(5)顶部的滑轮(91),且滑轮(91)的表面滑动连接有吊索(92),所述吊索(92)的底端与扫描检测框(8)顶部左右两侧的中间固定连接。

4.根据权利要求3所述的一种危险物品探测警用设备,其特征在于:所述电动悬吊机构(9)还包括固定连接在检测门(1)顶部的电机(93)以及通过轴承座转动连接在检测门(1)顶部的驱动轴(94),所述驱动轴(94)表面的中间和电机(93)输出轴的表面分别固定连接有从动齿轮(95)和主动齿轮(96),且从动齿轮(95)和主动齿轮(96)之间相互啮合。

5.根据权利要求4所述的一种危险物品探测警用设备,其特征在于:所述驱动轴(94)的两端均固定连接有绞轮(97),且吊索(92)远离扫描检测框(8)的一端固定连接在绞轮(97)的表面,所述检测门(1)的顶部固定连接有套设在驱动轴(94)和电机(93)输出轴表面的限位座(98)。

6.根据权利要求3所述的一种危险物品探测警用设备,其特征在于:所述横梁(5)内部的中间开设有供吊索(92)贯穿的光滑通孔,所述鞋底金属探测仪(4)位于扫描检测框(8)内侧空间的正下方,且扫描检测框(8)内侧的四面和检测门(1)内侧的左右两侧均设置有扫描组件。
