专利号: 202022344887X
申请人: 苏州美自达塑料软管有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-05-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

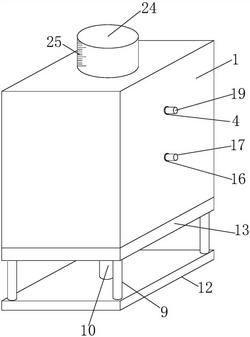

1.一种带有定量挤出结构的双层软瓶,其特征在于:包括软瓶本体和定量挤出装置,所述软瓶本体包括软瓶外层(1)、软瓶内层(21)和瓶底(13),所述瓶底(13)顶端中心处固定连接软瓶内层(21)的外壁底端,所述瓶底(13)顶端四周固定连接软瓶外层(1)的底端,所述瓶底(13)底端四角固定连接支撑杆(9)的顶端,所述支撑杆(9)的底端固定连接支撑底座(12)的顶端四角,所述支撑底座(12)顶端中心处转动连接螺纹套筒(10)的底端,所述螺纹套筒(10)的顶端螺纹连接螺纹杆(11)的底端,所述螺纹杆(11)的顶端贯穿瓶底(13)且固定连接至橡胶塞(8)底端中心处,所述螺纹套筒(10)顶端外壁贯穿且固定连接瓶底(13),所述软瓶内层(21)顶端开设有瓶口(23);

所述定量挤出装置包括第一挤压板(5)、第二挤压板(7)和第三挤压板(20),所述第二挤压板(7)有两个,两个所述第二挤压板(7)底端滑动连接瓶底(13)顶端,两个所述第二挤压板(7)的顶端远离橡胶塞(8)的一侧固定连接第一挡板(6)的底端侧壁,两个所述第一挡板(6)的顶端侧壁搭接第一挤压板(5),两个所述第一挤压板(5)的顶端远离橡胶塞(8)的一侧固定连接第二挡板(18)的底端,两个所述第二挡板(18)的顶端侧壁搭接第三挤压板(20),两个所述第三挤压板(20)的前后两侧分别贯穿且固定连接第一伸缩杆(3)的左右两端,两个所述第一伸缩杆(3)的左右两端分别固定连接第一按压杆(19)的一端,两个所述第一按压杆(19)的另一端分别滑动套接第一通孔(4)。

2.根据权利要求1所述的一种带有定量挤出结构的双层软瓶,其特征在于:两个所述第一挤压板(5)的前后两侧分别贯穿且固定连接第二伸缩杆(14)的左右两端,两个所述第二伸缩杆(14)的左右两端分别固定连接第二按压杆(17)的一端,两个所述第二按压杆(17)的另一端分别滑动套接第二通孔(16)。

3.根据权利要求1所述的一种带有定量挤出结构的双层软瓶,其特征在于:所述第一伸缩杆(3)和第二伸缩杆(14)均由多个管径大小不同的管状结构滑动套接而成,且所述第一伸缩杆(3)外壁滑动套接第一弹簧(2),所述第二伸缩杆(14)滑动套接第二弹簧(15)。

4.根据权利要求1所述的一种带有定量挤出结构的双层软瓶,其特征在于:所述橡胶塞(8)位于软瓶内层(21)的内腔中,且所述橡胶塞(8)滑动套接软瓶内层(21)的内腔侧壁。

5.根据权利要求1所述的一种带有定量挤出结构的双层软瓶,其特征在于:所述软瓶内层(21)为软性材质,所述软瓶外层(1)为硬性材质。

6.根据权利要求1所述的一种带有定量挤出结构的双层软瓶,其特征在于:所述瓶口(23)上固定连接单向阀(22),所述瓶口(23)顶端连通定量罐(24),所述定量罐(24)外壁刻有刻度(25),所述软瓶外侧顶端固定连接定量罐(24)的外壁侧壁。
