专利号: 2020223470159
申请人: 无锡洛贝尔机械科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-06-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

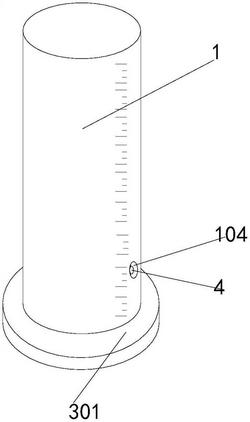

1.一种可调节长度的活塞杆,包括外活塞筒(1),其特征在于:所述外活塞筒(1)的内部活动连接有第一调节筒(2),所述第一调节筒(2)的内部活动连接有第二调节杆(3),所述第二调节杆(3)的下端面固定连接有活塞(301),所述外活塞筒(1)和第一调节筒(2)的内部顶端均开设有凹槽(101),两个所述凹槽(101)的内部顶端均固定连接有弹簧(102),两个所述弹簧(102)的下端面分别与第一调节筒(2)和第二调节杆(3)的上端面固定连接,所述外活塞筒(1)和第一调节筒(2)的左右两侧均开设有隐藏槽(104),四个所述隐藏槽(104)相对的一端均贯穿连接有螺纹套(103),四个所述隐藏槽(104)的内部均设置有螺母(4),四个所述螺母(4)相对的一端均固定连接有螺纹杆(401),四个所述螺纹杆(401)分别穿过四个螺纹套(103)并分别延伸至外活塞筒(1)和第一调节筒(2)的内部,四个所述螺纹杆(401)相对的一端均固定连接有夹紧块(402),四个所述夹紧块(402)相对的一侧分别与第一调节筒(2)和第二调节杆(3)的外侧壁紧密贴合,所述外活塞筒(1)、第一调节筒(2)和第二调节杆(3)的外侧壁均固定连接有刻度线。

2.根据权利要求1所述的一种可调节长度的活塞杆,其特征在于:所述第一调节筒(2)和第二调节杆(3)的外侧壁上端均固定连接有限位环(201),两个所述限位环(201)的外径分别与外活塞筒(1)和第一调节筒(2)的内径相同。

3.根据权利要求1所述的一种可调节长度的活塞杆,其特征在于:四个所述隐藏槽(104)的深度均大于四个螺母(4)的宽度。

4.根据权利要求1所述的一种可调节长度的活塞杆,其特征在于:四个所述夹紧块(402)的内侧壁均固定连接有橡胶块(403)。

5.根据权利要求1所述的一种可调节长度的活塞杆,其特征在于:所述第二调节杆(3)的外侧壁固定连接有防滑纹(302)。

6.根据权利要求1所述的一种可调节长度的活塞杆,其特征在于:所述第一调节筒(2)的长度与外活塞筒(1)的长度相同,所述第二调节杆(3)的长度与第一调节筒(2)的长度相同。
