专利号: 2020223536438
申请人: 盐城工学院
专利类型:实用新型
专利状态:已下证
专利领域: 固体废物的处理;被污染土壤的再生〔3,6〕
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

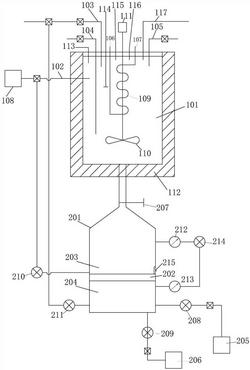

1.一种垃圾焚烧飞灰处理的一体化装置,其特征在于:包括水热反应系统(1)和真空抽滤系统(2),其中:

所述水热反应系统包括水热反应腔室(101),水热反应腔室(101)开设有飞灰浆料进口(102)、进水口(103)、进气口(104)、出气口(105)、冷却水入口(106)、冷却水出口(107),所述飞灰浆料进口(102)通过管路连接有浆料槽(108),水热反应腔室(101)内设置有冷却水管(109)和搅拌桨(110),冷却水管(109)两端分别与冷却水入口(106)、冷却水出口(107)连接,搅拌桨(110)由位于水热反应腔室(101)顶部上方的电机(111)驱动;水热反应腔室(101)连接有加热系统;

所述真空抽滤系统(2)包括真空抽滤腔室(201),真空抽滤腔室(201)内部通过滤膜(202)分割为上层腔室(203)和下层腔室(204),上层腔室(203)一侧开设有取料口(215),上层腔室(203)顶部与水热反应腔室(101)的底部连通,其连接处设置有阀门(207),下层腔室(204)通过管路连接有滤液收集槽;所述上层腔室(203)与下层腔室(204)之间通过管路连接,且该管路上设置有第一调节真空控制单元(212)和第二调节真空控制单元(213),第一调节真空控制单元(212)和第二调节真空控制单元(213)之间的管路中设置有第五泵(214)。

2.根据权利要求1所述的垃圾焚烧飞灰处理的一体化装置,其特征在于:所述上层腔室(203)通过管路与飞灰浆料进口(102)连接,且该管路上设置有第三泵(210);所述下层腔室(204)通过管路与进水口(103)连接,且该管路上设置有第四泵(211)。

3.根据权利要求1所述的垃圾焚烧飞灰处理的一体化装置,其特征在于:所述水热反应腔室(101)连接有加药系统(117)。

4.根据权利要求1所述的垃圾焚烧飞灰处理的一体化装置,其特征在于:所述加热系统为设置在水热反应腔室(101)的底面及侧壁中的电加热丝(112)。

5.根据权利要求1所述的垃圾焚烧飞灰处理的一体化装置,其特征在于:所述水热反应腔室(101)中设置有防爆片(113)。

6.根据权利要求1所述的垃圾焚烧飞灰处理的一体化装置,其特征在于:所述水热反应腔室(101)中设置有在线pH计(114)。

7.根据权利要求1所述的垃圾焚烧飞灰处理的一体化装置,其特征在于:所述水热反应腔室(101)中设置有压力传感器(115)。

8.根据权利要求1所述的垃圾焚烧飞灰处理的一体化装置,其特征在于:所述水热反应腔室(101)中设置有温度传感器(116)。

9.根据权利要求1所述的垃圾焚烧飞灰处理的一体化装置,其特征在于:所述滤液收集槽包括第一滤液收集槽(205)和第二滤液收集槽(206),第一滤液收集槽(205)和第二滤液收集槽(206)分别与下层腔室(204)通过管路连接,且第一滤液收集槽(205)的连接管路中设置有第一泵(208),第二滤液收集槽(206)的连接管路中设置有第二泵(209)。
