专利号: 2020223536635
申请人: 盐城工学院
专利类型:实用新型
专利状态:已下证
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

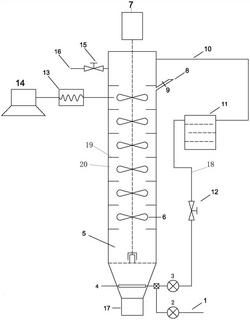

1.一种垃圾焚烧飞灰回收钠钾盐的装置,其特征在于:包括全混式搅拌釜(5)、溢流液沉降槽(11),全混式搅拌釜(5)内设置有搅拌桨(6),搅拌桨(6)由位于全混式搅拌釜(5)顶部上方的电机(7)驱动,全混式搅拌釜(5)的侧壁上端开设有飞灰浆料入口(8),飞灰浆料入口(8)处设置有第一阀门(9),全混式搅拌釜(5)的侧壁下端开设有水洗液入口(1),水洗液入口(1)连接水管,水管中设置有第一泵(2),全混式搅拌釜(5)的底部设置有固相出口(17);所述溢流液沉降槽(11)通过溢流液循环管路(10)与全混式搅拌釜(5)的上端连通。

2.根据权利要求1所述的垃圾焚烧飞灰回收钠钾盐的装置,其特征在于:所述全混式搅拌釜(5)内由若干环形挡板(19)分割为多个水洗区域(20),每个水洗区域(20)中均设置一个搅拌桨(6),多个搅拌桨(6)串联,均由电机(7)驱动。

3.根据权利要求1所述的垃圾焚烧飞灰回收钠钾盐的装置,其特征在于:所述溢流液沉降槽(11)的上端通过清液循环管路(18)与水洗液入口(1)连接,且该管路中设置有第二阀门(12)和第二泵(3)。

4.根据权利要求1所述的垃圾焚烧飞灰回收钠钾盐的装置,其特征在于:所述全混式搅拌釜(5)内设置有洗液分布器(4),洗液分布器(4)位于全混式搅拌釜(5)底部,与水洗液入口(1)相连。

5.根据权利要求4所述的垃圾焚烧飞灰回收钠钾盐的装置,其特征在于:所述洗液分布器(4)为向下的细孔状。

6.根据权利要求1所述的垃圾焚烧飞灰回收钠钾盐的装置,其特征在于:所述全混式搅拌釜(5)连接有电导率仪(13),电导率仪(13)的输出端连接有计算机(14)。

7.根据权利要求1所述的垃圾焚烧飞灰回收钠钾盐的装置,其特征在于:所述全混式搅拌釜(5)的上端开始有溢流液出口(16),并设置有第三阀门(15)。

8.根据权利要求3所述的垃圾焚烧飞灰回收钠钾盐的装置,其特征在于:所述第一泵(2)、第二泵(3)均为为半闭式叶轮离心泵或涡流泵。
