专利号: 2020223597376
申请人: 苏州毅喻实业有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-11-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

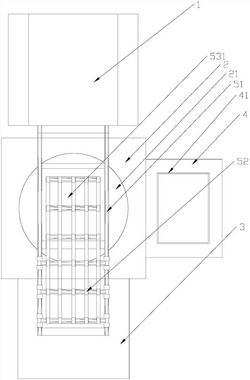

1.一种海绵磁性托盘塑封下料装置,其特征在于,所述海绵磁性托盘塑封下料装置包括:

塑封机构,所述塑封机构用于塑封加工海绵磁性托盘;

安装座,所述安装座设置于所述塑封机构的一侧;

收集台,所述收集台设置于所述安装座远离所述塑封机构的一侧,所述收集台用于收集切边完成的所述海绵磁性托盘;

切边架,所述切边架设置于所述安装座上相邻于所述塑封机构和所述收集台的一竖直侧,所述切边架用于对所述海绵磁性托盘切边;以及托盘下料机构,所述托盘下料机构设置于所述安装座的顶部,所述托盘下料机构包括下料架、运送架和运送组件,所述运送架滑动设置于所述下料架上,并位于所述塑封机构、所述切边架和所述收集台的上方,所述运送组件设置于所述运送架的底部,且所述运送组件在所述运送架上能够沿竖直方向运动,所述运送组件用于吸附运送所述海绵磁性托盘,所述下料架旋转设置于所述安装座,以将所述运送架和所述运送组件旋转运送至所述塑封机构、所述切边架和所述收集台的上方,进而以将所述塑封机构上的所述海绵磁性托盘运送至所述切边架和所述收集台。

2.根据权利要求1所述的一种海绵磁性托盘塑封下料装置,其特征在于,所述运送组件包括磁性吸附盘,所述磁性吸附盘用于产生电磁力,以使所述海绵磁性托盘吸附于所述运送组件。

3.根据权利要求2所述的一种海绵磁性托盘塑封下料装置,其特征在于,所述运送组件还包括多个推动部件,所述推动部件设置于所述磁性吸附盘靠近所述运送架的一侧,所述推动部件用于推动所述磁性吸附盘沿竖直方向升降运动,以吸附运输所述海绵磁性托盘。

4.根据权利要求3所述的一种海绵磁性托盘塑封下料装置,其特征在于,所述切边架上设置有切刀模,所述切刀模与所述磁性吸附盘的大小相适配,以对所述海绵磁性托盘切边。

5.根据权利要求1所述的一种海绵磁性托盘塑封下料装置,其特征在于,所述安装座上设置有旋转座,所述旋转座能够绕自身轴线旋转运动,所述下料架通过所述旋转座旋转设置于所述安装座。
