专利号: 2020223607950
申请人: 衢州学院
专利类型:实用新型
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

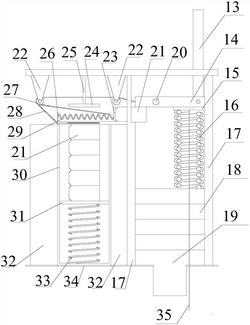

1.一种避雷触头,其特征在于,所述避雷触头包括壳体(12),所述壳体(12)内设置有储物部件、阻隔件、限位件、推送件、滑轮组件以及驱动件;

所述储物部件包括:

滑动壳体(30),为顶部贯通的中空结构,所述滑动壳体(30)的外壁上设有观察窗,所述观察窗由透明玻璃或透明塑料制作而成;

第一弹簧(33),与所述滑动壳体(30)的底部内壁固定连接;

第一支撑板(31),与所述第一弹簧(33)的顶部固定连接;

低温合金制成的挡块(21),所述滑动壳体(30)内能够储放多个所述挡块(21),所述挡块(21)设置在所述第一支撑板(31)的上方;

所述阻隔件包括:

盖板(40),设置在所述滑动壳体(30)的顶部,所述盖板(40)上设有供所述挡块(21)通过的开口,所述盖板(40)的侧壁上具有贯通所述开口的开槽,所述开槽的两侧设有第一滑动槽(37);

滑动挡板(39),所述滑动挡板(39)上设有与所述第一滑动槽(37)相适配的第一滑动条(36),且所述第一滑动条(36)的长度小于所述第一滑动槽(37)的长度,所述滑动挡板(39)穿设于所述盖板(40)的开槽内,所述滑动挡板(39)通过与所述第一滑动槽(37)配合能够打开或者关闭所述开口;

第二弹簧(38),所述第二弹簧(38)设置在所述第一滑动条(36)与所述第一滑动槽(37)所形成的空间内,所述第二弹簧(38)的一端与所述第一滑动槽(37)的朝向所述盖板(40)的侧壁上的开槽方向的端面固定连接,所述第二弹簧(38)的另一端与所述第一滑动条(36)背向所述盖板(40)的侧壁上的开槽方向的端面固定连接,所述开口为关闭状态时,所述第二弹簧(38)处于松弛状态;

所述限位件包括:

限位板(24),设置在所述开口的上方,所述限位板(24)的底部与所述滑动挡板(39)上端面的高度距离为所述挡块(21)的高度值;

固定条(25),其一端与所述限位板(24)固定连接,另一端与所述壳体内壁固定连接;

所述推送件包括:

固定板(26),设置在所述盖板(40)的顶部靠近所述盖板(40)侧壁开槽的一端,所述固定板(26)的底部与所述盖板(40)的顶部外壁固定连接;

第三弹簧(29),所述第三弹簧(29)水平设置,其一端与所述固定板(26)固定连接;

送料板(23),与所述第三弹簧(29)的另一端固定连接;

所述滑轮组件包括:

滑轮组,设置在所述开口的上方,所述滑轮组(22)的固定端与所述壳体(12)内壁固定连接;

绳索件,包括第一绳索(27)和第二绳索(28),所述第一绳索(27)和第二绳索(28)均套设于滑轮组(22)上;所述第一绳索(27)的一端与所述送料板(23)固定连接,另一端与所述驱动件固定连接;所述第二绳索(28)的一端与所述滑动挡板(39)远离所述开口闭合面的外壁固定连接,另一端与所述驱动件固定连接。

2.根据权利要求1所述的避雷触头,其特征在于,所述驱动件包括:固定轴(20),所述固定轴(20)的两端与所述壳体(12)的内壁固定连接;

挡板(14),所述挡板(14)中部具有与所述固定轴(20)相适配的圆孔,所述挡板(14)套设于所述固定轴(20)上,所述挡板(14)的一端底面能够与位于所述盖板(40)上方的所述挡块(21)的上端面抵接;

第四弹簧(16),所述挡板(14)远离与所述挡块(21)抵接的另一端下方设有第四弹簧(16),所述第四弹簧(16)与所述挡板(14)之间设有第二支撑板(15),所述第二支撑板(15)的顶部与所述挡板(14)抵接,所述第二支撑板的底部与所述第四弹簧(16)固定连接,所述第四弹簧(16)的另一端与所述壳体的底部固定连接,所述挡块(21)与所述挡板(14)底面抵接时所述第四弹簧(16)处于压缩状态。

3.根据权利要求2所述的避雷触头,其特征在于,所述避雷触头包括:伞套(43),所述伞套(43)设置在所述壳体(12)的外壁上;

氧化锌电阻片(18),所述壳体(12)内具有多层氧化锌电阻片(18),所述氧化锌电阻片(18)设置所述第四弹簧(16)的下方;

绝缘支撑体(17),所述绝缘支撑体(17)设置在所述氧化锌电阻片的四周,所述绝缘支撑体(17)的顶部与所述壳体(12)的顶部内壁固定连接,所述绝缘支撑体(17)的底部与所述壳体(12)的底部内壁固定连接,所述绝缘支撑体(17)靠近所述开口的侧壁上设置有开孔供所述挡块(21)通过;

下电极(19),所述下电极(19)设置在所述氧化锌电阻片(18)的下方;

上接线柱(13),所述上接线柱(13)与所述挡板(14)靠近第四弹簧(16)的一端铰接。

4.根据权利要求3所述的避雷触头,其特征在于,所述壳体(12)内设置有隔温件(32),所述隔温件(32)设置在所述滑动壳体(30)的四周,所述隔温件(32)与所述滑动壳体(30)相接的内壁上设有第二滑动槽(41),所述滑动壳体(30)的外壁上设有与所述第二滑动槽(41)相适配的第二滑动条(42),所述壳体(12)的底部设有活动开闭板(34)供所述滑动壳体(30)通过,所述活动开闭板(34)与所述壳体(12)的底部铰接。

5.根据权利要求3所述的避雷触头,其特征在于,所述上接线柱(13)插入压力驱动式开闭线夹的施力孔中并与插接块(4)的下方抵接;所述压力驱动式开闭线夹,包括基座(1),所述基座(1)的两侧设置同轴的通孔,供电侧电极及用电侧电极均嵌入所述通孔中;所述基座的上方设置螺纹通孔(7),滑动座(6)外侧设置螺纹,所述滑动座旋接在所述螺纹通孔中,滑动座(6)的中间设置滑道(8);插接块的一端为直面(44),另一端为斜面(45),供电侧电极(2)与插接块(4)对应的面为直面(44),用电侧电极(3)与插接块(4)对应的面为斜面(45);

插接块(4)设置在供电侧电极(2)与用电侧电极(3)之间;所述插接块(4)的上方设置滑杆(5),所述滑杆(5)插入所述滑道(8)中,滑杆(5)的外部套装第五弹簧(9);所述基座下方与插接块(4)对应位置设置施力孔(10)。

6.根据权利要求5所述的避雷触头,其特征在于,所述压力驱动式开闭线夹的外部设置护罩(11)。

7.根据权利要求4所述的避雷触头,其特征在于,所述第二支撑板(15)的底部设有拉绳(35),所述拉绳(35)的一端与所述第二支撑板(15)固定连接,所述拉绳的另一端穿出壳体(12)的底部。

8.根据权利要求1所述的避雷触头,其特征在于,所述挡块(21)靠近所述固定板(26)的侧壁的顶部与底部皆具有斜面。

9.一种变压器,其特征在于,所述变压器包括权利1‑8中任意一项的避雷触头。
