专利号: 202022384025X
申请人: 孙开祥
专利类型:实用新型
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2023-11-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

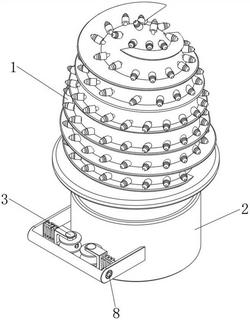

1.一种用于掘进机的截割头,包括截割头本体(1),所述截割头本体(1)上的一侧设置有连接杆(2),其特征在于:所述连接杆(2)上设置有防止管线缠绕截割头具有保护施工人员安全的防缠绕组件(3);

所述防缠绕组件(3)包括安装在连接杆(2)上的转动筒(16),所述转动筒(16)的两侧均固定连接有固定架(4),所述固定架(4)的两侧均固定连接有弹性件(5),所述弹性件(5)远离固定架(4)的一侧均固定连接有放置板(6),所述放置板(6)之间通过转轴活动连接有滚动轮(7),所述固定架(4)上设置有绕线过程中的报警件(8)。

2.根据权利要求1所述的一种用于掘进机的截割头,其特征在于:所述报警件(8)包括开设在滚动轮(7)上的避让槽(9),所述避让槽(9)内固定安装有红外线感应器(10),所述固定架(4)的两侧均设置有报警喇叭(11),所述红外线感应器(10)电性控制报警喇叭(11)的单机片,所述固定架(4)上设有用来进行实时监测的摄像头(12)。

3.根据权利要求1所述的一种用于掘进机的截割头,其特征在于:所述弹性件(5)包括安装在固定架(4)两侧的矩形伸缩杆(13),所述矩形伸缩杆(13)上设置有弹簧(14),所述弹簧(14)远离固定架(4)的一侧固定安装在放置板(6)上。

4.根据权利要求1所述的一种用于掘进机的截割头,其特征在于:所述滚动轮(7)上设置有便于卡接电路管线的凹槽(15)。
