专利号: 2020223873465
申请人: 天津市红百丽科工贸有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

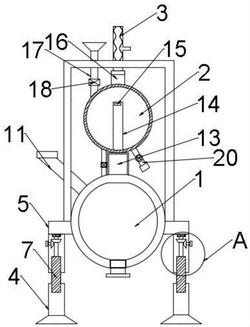

1.一种有机合成产物的液体分离装置,其特征在于,包括支撑机构、储液室(1)、加料口、出料口、连接机构、分离室(2)、冷凝管(3)和调节机构,所述支撑机构包括支撑腿(4)、支撑底架(5)、放置架(6),所述支撑腿(4)设置在支撑底架(5)的下方,所述放置架(6)设置在支撑底板的上表面,所述储液室(1)设置在支撑底板的中间位置,所述加料口设置在储液室(1)的左侧上方,所述出料口设置在储液室(1)的下方,所述连接机构包括连接管、导气口(15)和进气管(16),所述分离室(2)设置在储液室(1)的上方,所述分离室(2)的上下两壁分别设置有连接口,所述冷凝管(3)设置在分离室(2)的上方,所述调节机构包括螺纹杆(7)、转动钮(8)、转动轴(9)、轴承(10)、齿轮。

2.根据权利要求1所述的一种有机合成产物的液体分离装置,其特征在于:所述支撑底架(5)的中间设置有安装口,所述储液室(1)设置在安装口内,并且所述储液室(1)通过支撑底架(5)固定在放置架(6)的下方,所述加料口处设置有加料管(11),所述出料口处设置有活塞,所述加料管(11)连接加料口并且延伸至放置架(6)的外壁。

3.根据权利要求1所述的一种有机合成产物的液体分离装置,其特征在于:所述储液室(1)的上方设置有连接口,所述连接管设置有管道一(13)、管道二(14),所述管道一(13)设置在储液室(1)的连接口上端,并且与储液室(1)固定连接,所述管道二(14)设置在管道一(13)的上方,所述管道二(14)与分离室(2)下方的连接口固定连接,所述管道一(13)内壁的横截面刚好等于管道二(14)外壁的横截面大小。

4.根据权利要求3所述的一种有机合成产物的液体分离装置,其特征在于:所述管道二(14)的上方设置有导气口(15),所述分离室(2)上端的连接口设置有进气管(16),所述进气管(16)连接冷凝管(3),所述冷凝管(3)设置在放置架(6)的上端。

5.根据权利要求1所述的一种有机合成产物的液体分离装置,其特征在于:所述分离室(2)的左侧上方设置有加药管(17),所述加药管(17)下方设置有控制阀(18),所述分离室(2)的左侧下方设置有回流管(19),所述分离室(2)的右侧下方设置有导液管(20),所述回流管(19)和导液管(20)中间分别设置有控制活塞,所述导液管(20)的下方设置有螺纹盖。

6.根据权利要求1所述的一种有机合成产物的液体分离装置,其特征在于:所述支撑腿(4)分为上下两段式,并且所述支撑腿(4)的内部设置有空腔,所述螺纹杆(7)设置在空腔内,所述螺纹杆(7)的上方设置有转动轴(9),所述支撑腿(4)的上端设置有轴承(10),所述转动轴(9)连接轴承(10)和螺纹杆(7),所述齿轮设置有齿轮一(21)和齿轮二(22),所述齿轮一(21)设置在螺纹杆(7)的上端,所述齿轮二(22)通过连接轴连接转动钮(8),所述齿轮一(21)和齿轮二(22)斜面相贴,所述转动钮(8)设置在支撑腿(4)的外壁。
