专利号: 2020223911575
申请人: 赖婷婷
专利类型:实用新型
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

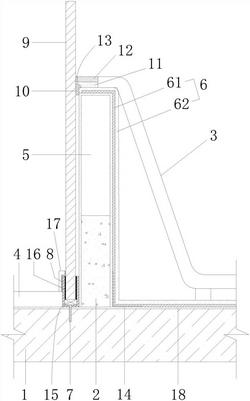

1.一种淋浴房浴缸与卧室之间的节点结构,其特征在于:包括有楼板、混凝土导墙、浴缸、地毯铺装层、砖砌体、防水结构层、膨胀螺丝、U型安装槽、钢化玻璃板、第一密封胶层、水泥砂浆粘结层、石材面板、第二密封胶层、防水卷材加强层、橡胶垫、硅酮密封胶层、L型踢脚线、水泥砂浆抹平层;所述楼板上方设有混凝土导墙,该混凝土导墙一侧设有浴缸,一侧设有地毯铺装层;所述混凝土导墙上方砌筑有砖砌体;所述浴缸缸口翻边搭接在砖砌体顶部;

所述楼板表面于浴缸的一侧设有防水结构层,该防水结构层沿混凝土导墙表面延伸至砖砌体顶面外端;所述混凝土导墙底端于地毯铺装层的一侧通过膨胀螺丝固定有U型安装槽,该U型安装槽内安装有钢化玻璃板;所述砖砌体顶面与钢化玻璃板之间的转角处喷射有第一密封胶层;所述砖砌体顶面还通过水泥砂浆粘结层粘结有石材面板,该石材面板顶面与浴缸缸口翻边齐平;所述石材面板与钢化玻璃板之间喷射有第二密封胶层;所述混凝土导墙与楼板的转角处于浴缸的一侧设有防水卷材加强层。

2.根据权利要求1所述的一种淋浴房浴缸与卧室之间的节点结构,其特征在于:所述钢化玻璃板底端于U型安装槽内设有橡胶垫,该钢化玻璃板两侧于U型安装槽内喷射有硅酮密封胶层。

3.根据权利要求1所述的一种淋浴房浴缸与卧室之间的节点结构,其特征在于:所述防水结构层由内而外依次为防水卷材层、水泥砂浆保护层,该水泥砂浆保护层覆盖防水卷材层的端部。

4.根据权利要求1所述的一种淋浴房浴缸与卧室之间的节点结构,其特征在于:所述U型安装槽外侧于地毯铺装层上方粘结有L型踢脚线,该L型踢脚线覆盖U型安装槽顶端。

5.根据权利要求1所述的一种淋浴房浴缸与卧室之间的节点结构,其特征在于:所述楼板表面、混凝土导墙和砖砌体的表面均涂抹有水泥砂浆抹平层。

6.根据权利要求1所述的一种淋浴房浴缸与卧室之间的节点结构,其特征在于:所述防水卷材加强层两边宽度均为200mm。
