专利号: 2020223921609
申请人: 靖江市恒生混凝土制造有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-08-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

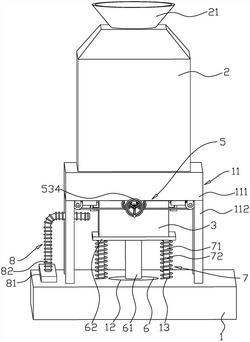

1.一种再生混凝土生产原料破碎装置,包括底座(1)、支撑架(11)、破碎箱(2)、进料口(21)、转动轮(22)、破碎锤(23)、破碎辊(24)以及出料口(25),其特征在于:所述出料口(25)下方设置有原料箱(3),所述原料箱(3)远离底座(1)的一侧开设有开口(32),所述开口(32)对准出料口(25)设置,所述底座(1)上设置有气缸(6),所述气缸(6)的活塞杆(61)端部固定连接有推板(62),所述推板(62)远离底座(1)的一侧与所述原料箱(3)抵接。

2.根据权利要求1所述的一种再生混凝土生产原料破碎装置,其特征在于:所述底座(1)上开设有两个滑槽(13),所述推板(62)与所述底座(1)之间设置有两组缓冲组件(7),每组所述缓冲组件(7)包括缓冲柱(71)和弹簧(72),所述缓冲柱(71)沿竖直方向滑动连接于滑槽(13),所述缓冲柱(71)的一端固定连接于推板(62)靠近底座(1)的一侧,所述弹簧(72)套设在缓冲柱(71)上,所述弹簧(72)的两端分别固定连接于推板(62)和底座(1)的相对内侧。

3.根据权利要求1所述的一种再生混凝土生产原料破碎装置,其特征在于:所述原料箱(3)的两侧面分别固定连接有承重板(31),所述支撑架(11)的底侧安装用于支撑原料箱(3)的两组支撑机构(4),每组所述支撑机构(4)包括水平框(41)、连接板(42)、螺纹杆(44)以及滑块(43),所述水平框(41)固定连接于支撑架(11)的底侧,所述螺纹杆(44)的两端分别转动连接于水平框(41)的两侧壁上,所述滑块(43)沿水平框(41)的宽度方向滑移连接于所述水平框(41)内,所述滑块(43)与所述螺纹杆(44)螺纹连接,所述连接板(42)固定连接于滑块(43)远离支撑架(11)的一侧,所述承重板(31)的底侧与连接板(42)的顶侧相抵接;所述支撑架(11)的底侧安装有用于驱动两个螺纹杆(44)反向转动的驱动机构(5)。

4.根据权利要求3所述的一种再生混凝土生产原料破碎装置,其特征在于:所述驱动机构(5)包括两组驱动组件(51)、两组转动组件(52)以及联动组件(53),每组所述驱动组件(51)包括第一锥齿轮(511)、第二锥齿轮(513)以及第一水平轴(512),所述第一锥齿轮(511)固定连接于螺纹杆(44)贯穿水平框(41)的一端,所述第一水平轴(512)的两端均转动连接于支撑架(11)的底侧,所述第二锥齿轮(513)固定连接于第一水平轴(512)的一端,所述第二锥齿轮(513)与所述第一锥齿轮(511)啮合;每组所述转动组件(52)用于驱动第一水平轴(512)转动,每组所述转动组件(52)包括第二水平轴(521),所述联动组件(53)用于驱动两个第二水平轴(521)同相转动。

5.根据权利要求4所述的一种再生混凝土生产原料破碎装置,其特征在于:每组所述转动组件(52)还包括第一带轮(522)、第二带轮(523)以及皮带(524),所述第二水平轴(521)的两端均转动连接于支撑架(11)的底侧,所述第二带轮(523)固定连接于所述第二水平轴(521),所述第一带轮(522)固定连接于所述第一水平轴(512)远离所述第二锥齿轮(513)的一端,所述皮带(524)用于使所述第一带轮(522)和所述第二带轮(523)联动。

6.根据权利要求5所述的一种再生混凝土生产原料破碎装置,其特征在于:所述联动组件(53)包括第三水平轴(531)、第一齿轮(532)、两个第二齿轮(533)以及手轮(534),所述第三水平轴(531)的两端均转动连接于支撑架(11)的底侧,所述第一齿轮(532)固定连接于所述第三水平轴(531),两个所述第二齿轮(533)分别固定连接于两个第二水平轴(521),两个所述第二齿轮(533)均与第一齿轮(532)相啮合,所述手轮(534)固定连接于第三水平轴(531)远离原料箱(3)的一端。

7.根据权利要求1所述的一种再生混凝土生产原料破碎装置,其特征在于:所述进料口(21)固定连接有多个弹性片(211),多个所述弹性片(211)沿进料口(21)的周向均匀的分布于进料口(21)的内周面。

8.根据权利要求1所述的一种再生混凝土生产原料破碎装置,其特征在于:所述底座(1)上设置有吸尘组件(8),所述吸尘组件(8)包括吸气泵(81)和吸尘管(82),所述吸气泵(81)安装于底座(1)上,所述吸尘管(82)的一端固定连接于吸气泵(81)的进气口,所述吸尘管(82)的另一端靠近进料口(21)设置。
