专利号: 202022396082X
申请人: 东台远东纸业有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

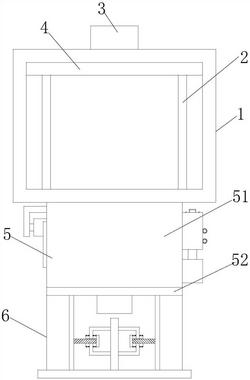

1.一种宠物尿不湿均压装置,包括固定架(1),其特征在于:所述固定架(1)的上方安装有第一气缸(3),所述固定架(1)的内侧安装有两个导向杆(2),两个所述导向杆(2)的外侧滑动连接有压板(4),所述压板(4)与第一气缸(3)的输出端连接,所述固定架(1)的下方安装有处理装置(5),所述处理装置(5)包括箱门(51)、箱体(52)、封闭框(53)、第二气缸(54)、加热板(55)、移动台(56)、第三气缸(57)、风机(58)、处理盒(59)、盖板(510)、连接管(511)、透气布层(512)、安装板(513)、硅胶干燥剂(514)、网筒(515)和连接块(516),所述固定架(1)的下方安装有箱体(52),所述固定架(1)上与箱体(52)相对应的位置开设有开口(7),所述箱体(52)的下方安装有第三气缸(57),所述第三气缸(57)输出端的上方安装有移动台(56),所述箱体(52)的内侧壁上安装有加热板(55),所述箱体(52)的一侧安装有风机(58),所述风机(58)的输出端与箱体(52)的内部连接,所述风机(58)输入端的上方安装有处理盒(59),所述处理盒(59)的内部与箱体(52)的内部之间通过连接管(511)进行连接,所述箱体(52)的内侧且与连接管(511)相对应的位置安装有透气布层(512),所述透气布层(512)的下方安装有多个网筒(515),所述网筒(515)靠近箱体(52)的一侧通过螺丝安装有安装板(513),所述网筒(515)的内侧填充有硅胶干燥剂(514),所述网筒(515)远离安装板(513)的一侧安装有连接块(516),所述连接块(516)与处理盒(59)之间通过螺纹进行连接,所述处理盒(59)的上方通过螺丝安装有盖板(510),所述箱体(52)远离处理盒(59)的一侧安装有第二气缸(54),所述第二气缸(54)的输出端上连接有封闭框(53),所述封闭框(53)与箱体(52)滑动连接,所述箱体(52)的前侧安装有箱门(51)。

2.根据权利要求1所述的一种宠物尿不湿均压装置,其特征在于:所述盖板(510)的上方安装有把手。

3.根据权利要求1所述的一种宠物尿不湿均压装置,其特征在于:所述连接块(516)远离网筒(515)的一侧安装有拉环。

4.根据权利要求1所述的一种宠物尿不湿均压装置,其特征在于:所述箱体(52)上与封闭框(53)相交的位置安装有密封圈。

5.根据权利要求1所述的一种宠物尿不湿均压装置,其特征在于:所述箱体(52)的下方安装有支撑装置(6),所述支撑装置(6)包括底板(61)、支板(62)、安装架(63)、限位板(64)、螺杆(65)、插块(66)、插槽(67)、壳体(68)、移动柱(69)、连接板(610)和固定环(611),所述第三气缸(57)的下方设置有支板(62),所述支板(62)的下方安装有底板(61),所述支板(62)的两侧均安装有安装架(63),所述安装架(63)的内侧设置有限位板(64),所述限位板(64)远离支板(62)的一侧安装有螺杆(65),所述螺杆(65)与安装架(63)滑动连接,所述螺杆(65)的外侧且位于安装架(63)两侧的位置均通过螺纹安装有固定环(611),所述螺杆(65)远离限位板(64)的一端安装有连接板(610),所述连接板(610)远离螺杆(65)的一侧安装有壳体(68),所述壳体(68)与底板(61)连接,所述壳体(68)的内侧滑动连接有移动柱(69),所述移动柱(69)与箱体(52)连接,所述连接板(610)靠近壳体(68)的一侧安装有多个插块(66),所述壳体(68)与插块(66)滑动连接,所述移动柱(69)上与多个插块(66)相对应的位置开设有多个插槽(67),所述插槽(67)与插块(66)滑动连接。

6.根据权利要求5所述的一种宠物尿不湿均压装置,其特征在于:所述固定环(611)的外侧安装有防滑套。
