专利号: 2020224324183
申请人: 铭皓(河北)新材料科技有限责任公司
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

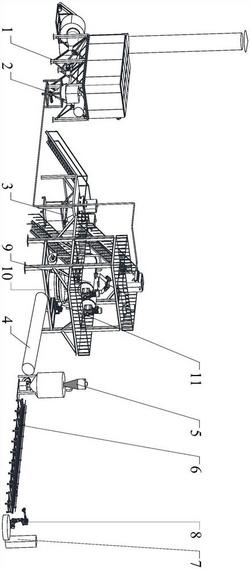

1.一种炭黑粉末造粒系统,其特征在于:包括除尘装置、设置在所述除尘装置后端的计量装置、设置在所述计量装置后端的液体配料装置、设置在所述液体配料装置后端的造粒装置、设置在所述造粒装置后端的烘干炉、设置在所述烘干炉后端的成品仓、设置在所述成品仓后端的滚筒线、设置在所述滚筒线后端的缠膜机和用于码垛的机械手,所述机械手放置在所述缠膜机的一侧;

所述除尘装置包括除尘架体、设置在所述除尘架体上的除尘箱和除尘风机,所述除尘风机与所述除尘箱连接,所述除尘箱上连接有烟囱;

所述造粒装置包括搅拌装置、设置在所述搅拌装置下方的振动筛和设置在所述搅拌装置侧面的破碎机;

所述滚筒线包括输送架、设置在所述输送架上的滚动轴和与所述滚动轴连接的输送电机,所述输送架的两端均设置有若干个档杆,每一侧所述档杆上均设置有压杆,两所述压杆相互平行。

2.根据权利要求1所述的炭黑粉末造粒系统,其特征在于:所述计量装置包括计量架体、计量料斗和计量除尘箱,所述计量除尘箱设置在所述计量料斗的上方,所述计量料斗固定在所述计量架体上;

所述计量料斗的底端设置有下料口,所述下料口的上部设置有星型下料器,所述星型下料器固定在所述计量架体上;

所述计量料斗的中部两侧设置有压架,所述压架的底端设置有第一称重传感器,所述第一称重传感器通过传感器安装板固定在所述计量架体上;

所述计量除尘箱的侧壁上设置有入料口,所述入料口的纵截面设置为三角形结构,且所述入料口的两个直角边分别固定在所述计量除尘箱的侧壁和所述计量料斗的上表面上。

3.根据权利要求2所述的炭黑粉末造粒系统,其特征在于:所述液体配料装置包括支撑腿、设置在所述支撑腿上端的支撑板和设置在所述支撑板上的配料料斗,所述配料料斗设置为两个,且并列设置,两个所述配料料斗上表面均设置有配料入料口和配料除尘箱,所述配料除尘箱设置在所述配料入料口的后端;

所述配料料斗的出料口连接有出料绞龙,所述出料绞龙的底端设置有液体罐,所述液体罐的内部设置有搅拌叶浆,所述搅拌叶浆上连接有搅拌电机;

所述配料料斗的外壁上设置有配料压架,所述配料压架的底端设置有第二称重传感器,所述第二称重传感器固定在所述支撑板上;

所述支撑腿设置为四个,且两端的两个所述支撑腿之间设置有横撑,所述横撑与所述出料绞龙的两端连接,所述出料绞龙的后端连接有固定杆,所述固定杆设置在两所述支撑腿上。

4.根据权利要求3所述的炭黑粉末造粒系统,其特征在于:所述搅拌装置包括搅拌支撑架、设置在所述搅拌支撑架上的底层操作平台和设置在所述底层操作平台上方的顶层操作平台和搅拌料斗,所述搅拌料斗穿过所述顶层操作平台并固定在所述顶层操作平台上,所述顶层操作平台固定在所述搅拌支撑架上;

所述底层操作平台上设置有第一搅拌桶和第二搅拌桶,所述第二搅拌桶和所述第一搅拌桶的上端均与所述搅拌料斗的出料口连接,所述搅拌料斗的上方设置有搅拌除尘箱;

所述第一搅拌桶及所述第二搅拌桶均与所述振动筛的进料端连接,所述振动筛的出料端与所述烘干炉和所述破碎机连接,所述破碎机固定在底架上,所述底架固定在所述搅拌支撑架的内侧,所述振动筛固定在所述底架上,所述底架与所述烘干炉连接。

5.根据权利要求4所述的炭黑粉末造粒系统,其特征在于:所述第一搅拌桶和所述第二搅拌桶均通过进料管与所述搅拌料斗的出料口连接,所述进料管上设置有进料阀门。

6.根据权利要求5所述的炭黑粉末造粒系统,其特征在于:所述破碎机包括破碎架体、设置在所述破碎架体上的底座、设置在所述底座上的机体和与所述机体连接的驱动装置,所述驱动装置固定在所述破碎架体上;

所述机体的内部中心轴处设置有与所述驱动装置连接的转轴,所述转轴上设置有若干个锤片,所述锤片与所述转轴相垂直,所述转轴的两端均设置有轴承座,所述轴承座与所述转轴的连接处设置有轴承,所述轴承的外端设置有轴承盖;

所述机体的上端设置有加料口,所述机体的下端设置有放料口,所述放料口与所述加料口相对设置在所述机体的两侧;

所述底座通过固定架固定在所述破碎架体上,所述固定架设置为倒U型结构。
