专利号: 2020224380840
申请人: 苏州沃欧德金属制品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

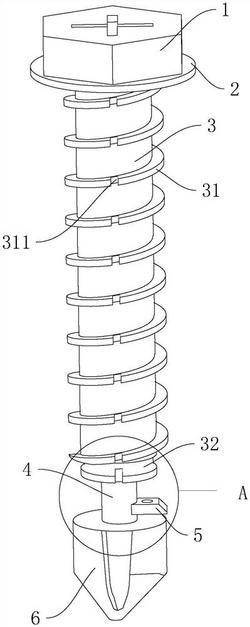

1.一种省力型自攻自钻螺钉,包括盘头(1)以及与盘头(1)固定连接的螺杆(3),所述螺杆(3)的外周壁设有牙纹(31),其特征在于:所述螺杆(3)远离盘头(1)的一端可拆卸的连接有刀柄(4),所述刀柄(4)远离螺杆(3)的一端固定连接有钻尾(6),所述刀柄(4)上位于螺杆(3)和钻尾(6)之间固定连接有螺纹割刀(5),所述螺纹割刀(5)的割槽方向与牙纹(31)的旋进方向相同,靠近刀柄(4)一端的所述螺杆(3)上开设有排屑环槽(32),沿螺杆(3)轴线方向的所述牙纹(31)上开设有与排屑环槽(32)连通的纵向槽(311)。

2.根据权利要求1所述的一种省力型自攻自钻螺钉,其特征在于:所述螺杆(3)沿轴线方向开设有与牙纹(31)旋向相反的螺纹孔,所述刀柄(4)远离钻尾(6)的一端固定连接有安装杆,所述安装杆的外周壁上设有螺纹,所述安装杆螺纹连接在螺纹孔内。

3.根据权利要求1所述的一种省力型自攻自钻螺钉,其特征在于:所述钻尾(6)末端设置有钻锥部(61),所述钻锥部(61)末端设置有钻削面(611),所述钻削面(611)的周缘形成两个钻削刃(612),所述钻尾(6)的外周壁开设有钻削槽(62)。

4.根据权利要求1所述的一种省力型自攻自钻螺钉,其特征在于:所述盘头(1)设置为六角形的法兰盘头(1),所述盘头(1)顶面开设有十字槽,所述盘头(1)的外周壁设置有防滑纹。

5.根据权利要求1所述的一种省力型自攻自钻螺钉,其特征在于:靠近盘头(1)的所述螺杆(3)上套设有防水橡胶圈(2),所述防水橡胶圈(2)的直径大于盘头(1)的直径。

6.根据权利要求1所述的一种省力型自攻自钻螺钉,其特征在于:所述螺纹割刀(5)靠近刀柄(4)一侧平行于螺杆(3)的轴线方向开设有通槽(51)。
