专利号: 202022443782X
申请人: 杨天祥
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

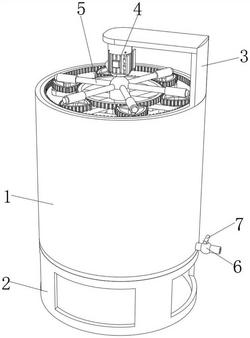

1.一种布料印染用印染原料搅拌装置,包括搅拌桶(1),其特征在于:所述搅拌桶(1)的下表面固定连接有支撑架(2),所述搅拌桶(1)的上表面固定连接有电机固定架(3),所述电机固定架(3)顶部内壁固定连接有驱动电机(4),所述搅拌桶(1)的上表面设置有搅拌转动装置(5),所述搅拌桶(1)外表面右侧的顶部连通有出料阀门(6),所述出料阀门(6)的顶部设置有操作把手(7),所述搅拌转动装置(5)的下表面分别固定连接有主搅拌架(8)和辅助搅拌杆(9);

所述搅拌转动装置(5)包括环形内齿轮盘(501),所述环形内齿轮盘(501)的内侧固定连接有三角齿轮盘(502),所述三角齿轮盘(502)的内侧设置有环形外齿轮盘(503),所述环形外齿轮盘(503)的下表面设置有星形固定架(504),所述星形固定架(504)的上表面固定连接有稳定柱(505),所述星形固定架(504)上表面的外侧设置有滑动块(506),所述滑动块(506)的上表面转动连接有转动轴(507),所述稳定柱(505)的外表面固定连接有稳定杆(508),所述转动轴(507)的顶端转动连接有稳定套管(509)。

2.根据权利要求1所述的一种布料印染用印染原料搅拌装置,其特征在于:所述星形固定架(504)外表面的外侧开设有滑动槽,滑动槽与滑动块(506)滑动连接。

3.根据权利要求1所述的一种布料印染用印染原料搅拌装置,其特征在于:所述操作把手(7)的外表面设置有防滑层,防滑层的外表面均匀设置有防滑纹路。

4.根据权利要求1所述的一种布料印染用印染原料搅拌装置,其特征在于:所述辅助搅拌杆(9)的数量为六组,六组辅助搅拌杆(9)的长度均为九百毫米。

5.根据权利要求1所述的一种布料印染用印染原料搅拌装置,其特征在于:所述搅拌桶(1)和支撑架(2)的材质均为铸铁,搅拌桶(1)和支撑架(2)的外表面均匀涂刷有防锈涂层。

6.根据权利要求1所述的一种布料印染用印染原料搅拌装置,其特征在于:所述星形固定架(504)的外侧面设置有转动凸块,搅拌桶(1)内壁的顶部开设有转动凹槽,转动凸块与转动凹槽相适配。
