专利号: 2020224459903
申请人: 韩鑫伟
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-04-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

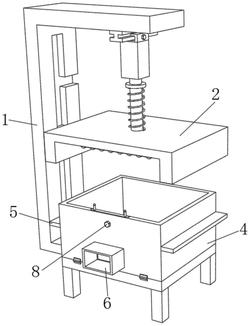

1.一种废弃LED灯管用破碎处理装置,包括固定板(1),其特征在于:所述固定板(1)的内部开设有移动槽(101),所述固定板(1)的内部固定连接有破碎装置(2),所述固定板(1)右侧面的底部固定连接有固定架(3),所述固定架(3)正面的顶部铰接有放置盒(4),所述放置盒(4)外侧面的顶部固定连接有辅助板(5),所述放置盒(4)正面的底部连通有出料口(6),所述放置盒(4)前侧的内壁滑动连接有阻挡板(7),所述放置盒(4)正面的顶部设置有固定销(8),所述阻挡板(7)的内部固定连接有辅助弹簧(9),所述辅助弹簧(9)的顶端固定连接有辅助杆(10),所述辅助杆(10)的外表面与阻挡板(7)的内部插接,所述放置盒(4)背面的中部固定连接有操作把手(11);所述破碎装置(2)包括移动轨(201),所述移动轨(201)的外表面设置有移动块(202),所述移动块(202)右侧面的中部插接有截止销(203),所述移动块(202)的下表面固定连接有液压缸(204),所述液压缸(204)的输出端固定连接有移动杆(205),所述移动杆(205)的外表面套接有缓冲弹簧(206),所述移动槽(101)的内部滑动连接有阻挡盖(207),所述缓冲弹簧(206)的底端与阻挡盖(207)上表面的中部固定连接,所述移动杆(205)外表面的底部与阻挡盖(207)上表面的中部插接,所述移动杆(205)的底端固定连接有下压板(208)。2.根据权利要求1所述的一种废弃LED灯管用破碎处理装置,其特征在于:所述移动轨(201)为工字滑轨,移动块(202)为工字滑块,移动轨(201)与移动块(202)滑动连接。3.根据权利要求1所述的一种废弃LED灯管用破碎处理装置,其特征在于:所述放置盒(4)正面的顶部开设有螺纹孔,固定销(8)的外表面设置有外螺纹,固定销(8)与放置盒(4)螺纹连接。4.根据权利要求1所述的一种废弃LED灯管用破碎处理装置,其特征在于:所述操作把手(11)的外表面设置有包裹层,包裹层的外表面设置有防滑凸粒。5.根据权利要求1所述的一种废弃LED灯管用破碎处理装置,其特征在于:所述辅助弹簧(9)的数量为两组,辅助弹簧(9)由铬钒合金钢制作而成。6.根据权利要求1所述的一种废弃LED灯管用破碎处理装置,其特征在于:所述阻挡盖(207)上表面的中部开设有圆孔,圆孔的尺寸与移动杆(205)的尺寸相适配。
