专利号: 2020224534209
申请人: 南通理工学院
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-04-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

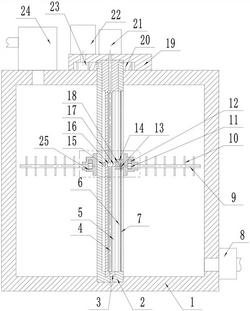

1.一种适用于机械加工润滑油搅拌的搅拌装置,其特征在于:包括油桶(1)、活动套体(2)、固定套体(3)、螺杆(4)、长槽一(5)、长槽二(6)、齿条(7)、输出阀门(8)、搅拌轴(9)、侧搅拌杆(10)、连接齿轮(11)、端面环形齿轮(12)、主动齿轮一(13)、滑块(14)、环体(15)、螺母座(16)、连接块(17)、卡槽(18)、固定座(19)、从动齿轮(20)、电机一(21)、电机二(22)、主动齿轮(23)、过滤器(24)和活动座(25);

所述油桶(1)右下侧出口处设有输出阀门(8),所述油桶(1)左上侧入口处设有过滤器(24),所述油桶(1)顶部中央固定连接有固定座(19);

所述活动套体(2)活动连接在油桶(1)内部中央,所述活动套体(2)右侧设有竖向的长槽二(6),所述活动套体(2)上侧外部固定连接有从动齿轮(20),所述活动套体(2)外部竖向活动连接有活动座(25);

所述固定套体(3)位于活动套体(2)内部中央,所述固定套体(3)顶部与固定座(19)下侧内部固定连接,所述固定套体(3)右侧设有竖向的长槽一(5),所述固定套体(3)内部活动连接有螺杆(4);

所述环体(15)外部活动连接在活动套体(2)内部,所述环体(15)内部活动连接在固定套体(3)外部;

所述螺母座(16)呈竖向活动连接在固定套体(3)内部,所述螺母座(16)中心设置的螺纹孔与螺杆(4)相连接;

所述连接块(17)呈竖向活动连接在长槽一(5)中,所述连接块(17)左侧与螺母座(16)右侧固定连接,所述连接块(17)右侧与环体(15)内部右侧固定连接;

所述滑块(14)呈竖向活动连接在长槽二(6)中,所述滑块(14)左侧中设有卡槽(18),且卡槽(18)与环体(15)右侧外部活动连接,所述滑块(14)右侧外部与活动座(25)内部右侧固定连接;

所述搅拌轴(9)为数个,数个所述搅拌轴(9)内侧分别均匀活动连接在活动座(25)四周中,数个所述搅拌轴(9)内侧外部均固定连接有连接齿轮(11);

所述端面环形齿轮(12)活动连接在活动座(25)上侧设置的环形腔中,所述端面环形齿轮(12)下侧齿部与所有的连接齿轮(11)相连接;

所述齿条(7)呈竖向固定连接在长槽二(6)后侧壁中;

所述主动齿轮一(13)活动连接在滑块(14)下侧中,所述主动齿轮一(13)中心轴右端与其中一个搅拌轴(9)内侧端部固定连接,所述主动齿轮一(13)后侧齿部与齿条(7)前侧齿部相连接;

所述电机一(21)固定连接在固定座(19)顶部中央,所述电机一(21)下侧输出轴与螺杆(4)上侧轴端固定连接;

所述电机二(22)固定连接在固定座(19)左上侧,所述电机二(22)下侧输出轴上固定连接有主动齿轮(23),且主动齿轮(23)右侧齿部与从动齿轮(20)左侧齿部相连接。

2.根据权利要求1所述的一种适用于机械加工润滑油搅拌的搅拌装置,其特征在于:所述固定套体(3)内部为矩形孔,且与螺母座(16)外部相匹配。

3.根据权利要求1所述的一种适用于机械加工润滑油搅拌的搅拌装置,其特征在于:所述环体(15)的厚度等于卡槽(18)内部上下面之间的距离。

4.根据权利要求1所述的一种适用于机械加工润滑油搅拌的搅拌装置,其特征在于:所述电机一(21)和电机二(22)均为伺服电机或变频电机。

5.根据权利要求1所述的一种适用于机械加工润滑油搅拌的搅拌装置,其特征在于:所述过滤器(24)为润滑油过滤器。
