专利号: 2020224588603
申请人: 广州城建职业学院
专利类型:实用新型
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

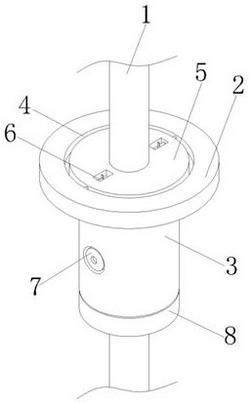

1.一种拼接式锚索退锚结构,包括锚索本体(1)、套接在该锚索本体(1)周侧的固定盘(2)和固定柱(3),其特征在于:所述固定盘(2)呈扁平圆柱盘结构,且所述固定柱(3)呈空心圆柱结构;

所述固定盘(2)的直径尺寸大于该固定柱(3)的直径尺寸,所述锚索本体(1)分别自上至下依次纵向贯穿该固定盘(2)和固定柱(3),且延伸至该固定柱(3)底端外侧,所述固定柱(3)的通孔两侧内壁均对称纵向切削加工有弧形凹槽(16),两组所述弧形凹槽(16)内均配合设置有弧形夹板(15),所述固定柱(3)周侧对称横向开设有内螺纹沉孔,两组内螺纹沉孔内均螺纹连接有调节螺栓杆(7),两组所述调节螺栓杆(7)分别贯穿至两组弧形凹槽(16)内,且与该弧形夹板(15)背面焊接。

2.根据权利要求1所述的一种拼接式锚索退锚结构,其特征在于:所述固定盘(2)顶面开设有环形凹槽(4),所述环形凹槽(4)内嵌设有卡接盘(5),且锚索本体(1)纵向贯穿该卡接盘(5),所述卡接盘(5)顶面且位于该锚索本体(1)两侧均横向开设有卧式L插槽(9),所述卧式L插槽(9)内滑动连接有卧式L插杆(6),而该卧式L插杆(6)的另一端插入该环形凹槽(4)内壁。

3.根据权利要求2所述的一种拼接式锚索退锚结构,其特征在于:所述卧式L插杆(6)靠近该固定盘(2)的一端周侧对称焊接有限位块(12),在所述卧式L插杆(6)一端套接有压缩弹簧(11),而该压缩弹簧(11)的两端分别与该限位块(12)和卡接盘(5)外壁相抵接触。

4.根据权利要求1所述的一种拼接式锚索退锚结构,其特征在于:所述固定盘(2)底端面中间位置一体铸造成型连接有固定套(13),所述固定套(13)与该固定柱(3)顶端过盈配合卡接。

5.根据权利要求4所述的一种拼接式锚索退锚结构,其特征在于:所述固定套(13)内壁一体铸造连接有键(14),而所述固定柱(3)顶端一侧纵向开设有与该键(14)配合卡接的键槽(17)。

6.根据权利要求1所述的一种拼接式锚索退锚结构,其特征在于:所述固定柱(3)底端设置有紧固帽(8),所述紧固帽(8)内壁设置有外螺纹管(10),所述外螺纹管(10)与该固定柱(3)底端内壁螺纹连接。
