专利号: 2020224595876
申请人: 上海荧辉医疗器械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 生物化学;啤酒;烈性酒;果汁酒;醋;微生物学;酶学;突变或遗传工程
更新日期:2025-01-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

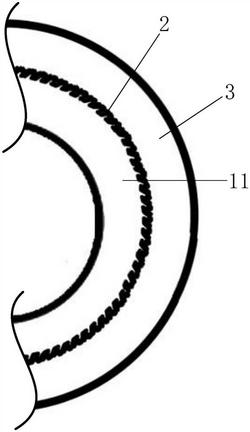

1.一种微流控芯片,其特征在于,包括:芯片本体,所述芯片本体内设有导入通道、筛选部与导出通道;所述导入通道与所述导出通道分别位于所述筛选部的两侧,所述筛选部设于所述导入通道的侧壁,所述筛选部中设有用于在所述导入通道与所述导出通道之间提供液体流通通道的筛选单元,所述导入通道包括依次直接或间接连接的多个曲线通道段,每个曲线通道段的曲率中心均处于所述导入通道的同一侧。

2.根据权利要求1所述的微流控芯片,其特征在于,所述导入通道包括至少一个呈螺旋线形的子通道,所述子通道为至少部分所述曲线通道段直接或间接连接而形成的。

3.根据权利要求2所述的微流控芯片,其特征在于,所述子通道的数量为两个,分别为依次连接的第一子通道与第二子通道;

所述第一子通道的螺旋中心与所述第二子通道的螺旋中心重合,且所述第一子通道的出口与所述第二子通道的进口连接于所述螺旋中心;所述第一子通道的进口设于所述第一子通道中离对应螺旋中心最远的通道段,所述第二子通道中离对应螺旋中心最远的通道段封闭。

4.根据权利要求1所述的微流控芯片,其特征在于,所述筛选部位于所述导入通道的与所述曲率中心相背的一侧。

5.根据权利要求1至4任一项所述的微流控芯片,其特征在于,所述导入通道还包括N个直线通道段,其中的N为大于或等于1的整数,所述N个直线通道段包括以下至少之一:连接第一个曲线通道段首端的首端直线通道段;

连接最后一个曲线通道段尾端的尾端直线通道段;

连接于其中两个曲线通道段之间的中间直线通道段。

6.根据权利要求1至4任一项所述的微流控芯片,其特征在于,所述筛选单元包括容置腔和分别与所述容置腔连通的至少一条筛选通道;所述容置腔与所述导入通道连通,所述容置腔与所述筛选通道连通,所述筛选通道与所述导出通道连通;且所述容置腔的宽度大于目标细胞的直径,所述筛选通道的宽度小于所述目标细胞的直径。

7.根据权利要求6所述的微流控芯片,其特征在于,所述至少一个筛选通道包括第一通道;

在所述导出通道用于与所述第一通道连通的一段中,所述导出通道的导流方向与所述第一通道的导流方向之夹角为锐角。

8.根据权利要求1至4任一项所述的微流控芯片,其特征在于,所述芯片本体内还设有顺序连接的至少两级汇流部,每一级汇流部包括至少一个汇流管道,所述导出通道的数量为多个;

除第一级汇流部之外,每一级汇流部中汇流管道的入口端均一一对应地连接上一级汇流部中汇流管道的出口端;并且,所述第一级汇流部中汇流管道的入口端一一对应地连接多个导出通道的出口端,最后一级汇流部中汇流管道的出口端连接芯片出口;每个汇流管道均具有一个出口端,且所述汇流管道的入口端的数量是其出口端数量的K1倍;其中的K1为大于或等于2的整数;

相邻的两级汇流部中,后一级汇流部中汇流管道的管道口径与前一级汇流部中汇流管道的管道口径之比为K1。

9.根据权利要求1至4任一项所述的微流控芯片,其特征在于,所述芯片本体内还设有顺序连接的至少两级分流部,每一级分流部均包括至少一个分流管道,所述导入通道的数量为多个;

除最后一级分流部之外,每一级分流部中分流管道的出口端均一一对应地连接后一级汇流部中分流管道的入口端;并且,所述最后级分流部中分流管道的出口端一一对应地连接多个导入通道的入口端,最后一级分流部中分流管道的入口端连接芯片入口;每个分流管道均具有一个入口端,且所述分流管道的出口端的数量是其入口端数量的K2倍;其中的K2为大于或等于2的整数;

相邻的两级汇流部中,前一级分流部中分流管道的管道口径与后一级分流部中分流管道的管道口径之比为K2。

10.一种细胞筛选系统,其特征在于,包括进样泵、废液收集装置以及如权利要求1至9任一项所述的微流控芯片;

所述微流控芯片的导入通道与所述进样泵连接,所述微流控芯片的导出通道与所述废液收集装置连接。
